FLACH - SCHNELL - PRÄZISE
Die Herausforderung
Die Validierung von CFD (Computer Fluid Dynamics) Modellen ist ein wichtiger Teil der Entwicklung von Fahrzeugen, die sich im Luftstrom bewegen. Allerdings können Luftströme und Turbulenzen nicht vollständig realistisch simuliert und vorausgesagt werden - CFD Modelle liefern nicht alle nötigen Antworten im Entwicklungsprozess. Daher sind hoch-qualitative Messungen notwendig.
Nur sehr kleine, flache und aerodynamisch optimale Sensoren können diese Herausforderungen - die Validierung der Modelle UND die Lieferung zusätzlicher Informationen - meistern.
Die Lösung
Daher haben wir bei GRAS die neuen UTP Mikrofone - Ultra-Thin Precision - entwickelt.
Sie kombinieren alle Vorteile der klassischen Messmikrofone - weiter Frequenzbereich, Präzision und Wiederholbarkeit - bei einem ultra-kleinen Formfaktor mit einer Höhe von nur 1 mm.
Im Wesentlichen sind die UTP Mikrofone FLACH, SCHNELL und PRÄZISE - ideal für aeroakustische Messungen in Grenzschichten und Turbulenzen.
Lernen Sie unsere UTP Mikrofone kennen

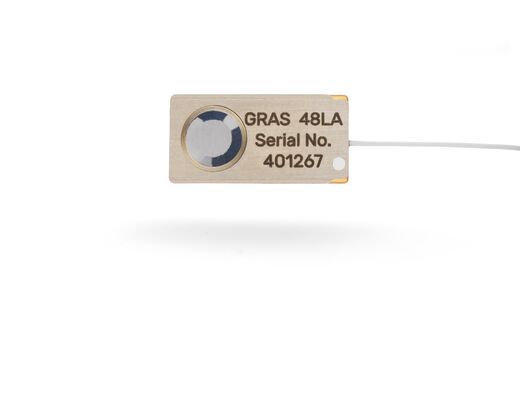

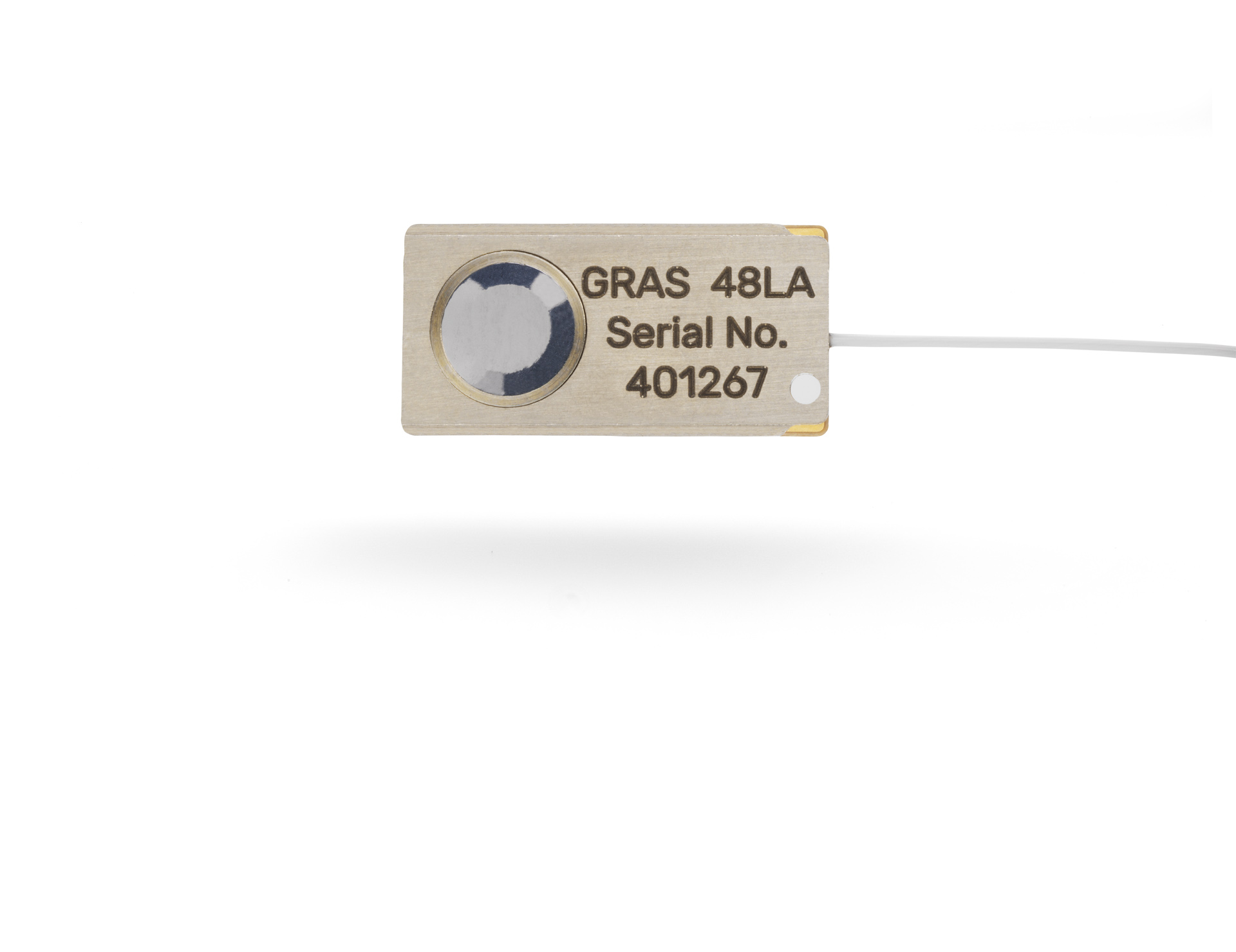

Die GRAS Ultra-Thin Precision (UTP) Mikrofone ermöglichen eine Analyse von Grenzschicht- und Turbulenz-Geräuschen bei verschiedenen Fahrzeugen. Die UTP Mikrofone revolutionieren die heutigen Herstellungsmethoden und basieren auf einer patentierten Technologie.
UTP Mikrofone kombinieren die hohe Präzision und Wiederholbarkeit von GRAS Messmikrofonen mit der Anforderung eines extrem flachen Mikrofons mit minimalem Einfluss auf Turbulenzen. Mit ihrem einzigartigen Formfaktor und der schnellen Montage sind die UTP Mikrofone ideal für In-Situ-Messungen in Grenzschichten geeignet, wo ein möglichst neutraler Einfluss und hohe Präzision entscheidend sind.
Zusammen mit unserer Reihe von Oberflächen- und Oberflächenbündigen Mikrofonen decken die UTP Mikrofone alle aeroakustischen Applikationen in der Automobilindustrie, Luft- und Raumfahrt und weiteren Branchen ab.
Entdecken Sie die Vorteile
Die GRAS UTP Mikrofone bringen einen deutlich reduzierten Formfaktor in die Welt der Kondensator-Messmikrofone. Hinzu kommen clevere Montage-, Verkabelungs- und Kalibriermöglichkeiten. Dies führt zu sehr konkreten Vorteilen - kleine Details, die einen großen Unterschied machen.
- Qualitative Messdaten von einem präzisen Kondensator-Mikrofon
- Extrem flaches Profil macht es ideal für Messungen in Grenzschichten und turbulenter Strömung
- Kleiner Formfaktor erlaubt die Nutzung in schwer erreichbaren Bereichen und engen Hohlräumen
- Schnelle und wiederholbare Montage ermöglicht exakte und wiederholbare Ergebnisse
- Einfache in-situ Überprüfung sogar auf gekrümmten Oberflächen - ein großer Vorteil bei Messungen im Feld
- Kostensparende und effiziente Lösung dank schneller Montage und Repositionierung
- Aerodynamisch optimierte Halterungen garantieren minimale Störungen des Schallfelds und der Strömung
- CCP-Technologie, einfache Anschlussmöglichkeiten und TEDS bei der Version 48LX-1
Entdecken Sie das Design
-

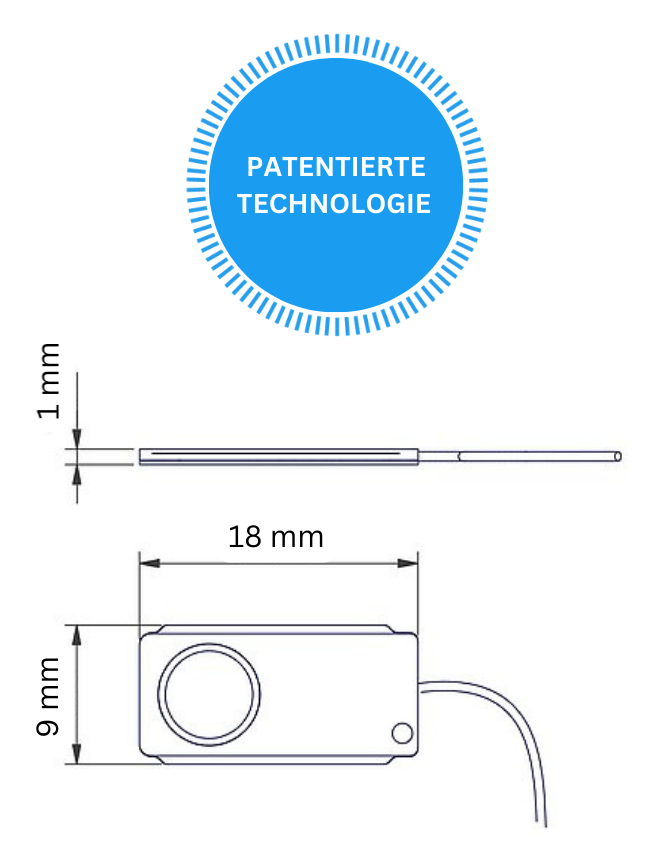

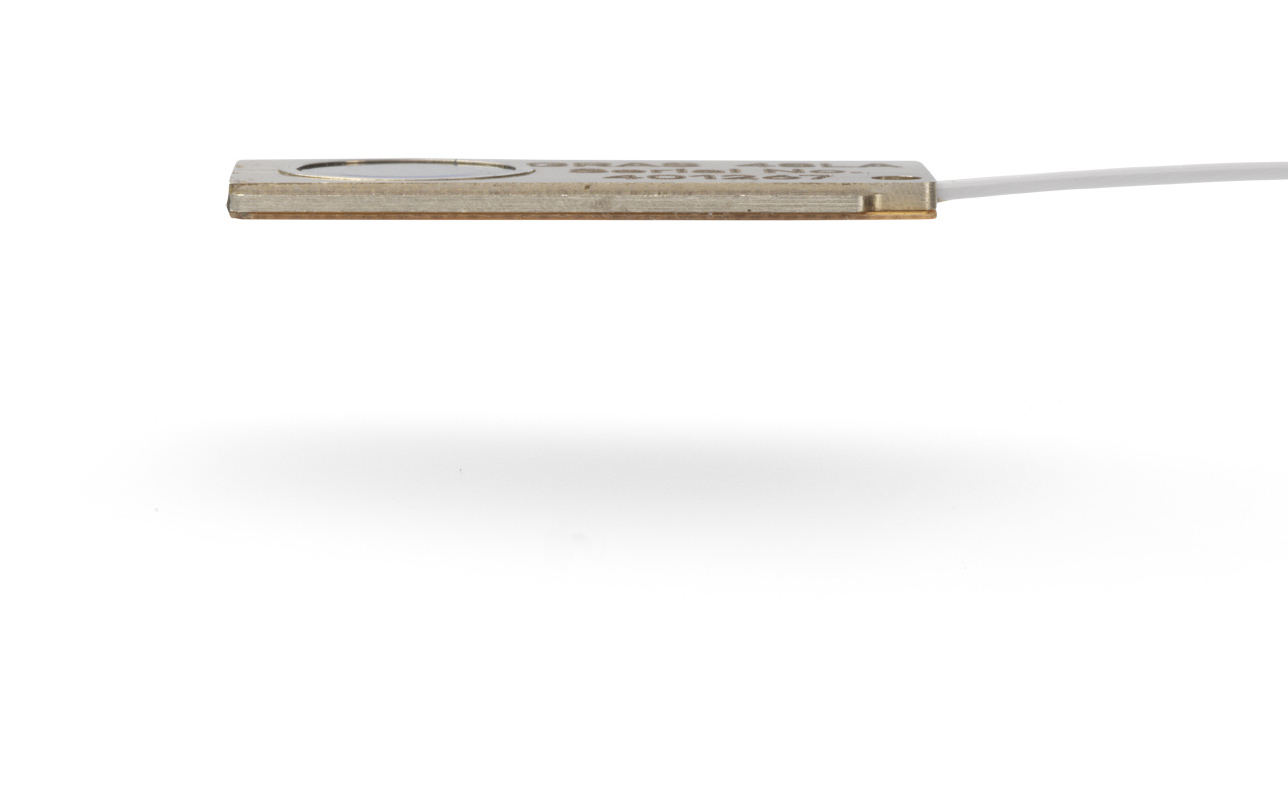

Flaches Profil - nur 1 mm.
-
1/4" Kondensator Mikrofon.
-
Weiter Frequenzbereich - 10 Hz bis 70 kHz.
-
Weiter Dynamikbereich - 54 dB(A) bis 170dB.
-
Integriertes Kabel.
-
Kleiner Formfaktor.
-
Klick-Mechanismus zur Montage in Halterung.
-
Vertiefung für sicheres Entfernen aus der Halterung.
-
CCP Technologie für einfache Integration in bestehende Hardware.
-
TEDS für leichte Sensor-Identifikation.
Einfache Montage und In-Situ Verifikation
Die UTP Mikrofone sind einfach zu montieren, zu entfernen und wieder zu montieren. Eine schnelle und zuverlässige Verifikation und Kalibrierung spart Zeit und steigert das Vertrauen in die Messdaten.
Die einzelnen UTP Mikrofone können in einer harten Kunststoff-Verkleidung montiert werden, welche als eine permanent angebrachte Docking-Station benutzt werden kann. Ein Klick-Mechanismus stellt eine einfache und stabile Befestigung sicher. Das Mikrofon kann leicht entfernt werden, wobei der Montagepunkt weiterhin für zukünftige Messungen zur Verfügung steht. Die Halterung wird mit doppelseitigem Klebeband befestigt.
Ein spezieller Kalibrieradapter RA4800 mit einem weichen Kissen ermöglicht eine schelle, einfache und zuverlässige Überprüfung. Vier Distanzstücke stellen sicher, dass das richtige Volumen reproduzierbar erreicht wird und über den Kalibrierzeitraum stabil bleibt.
Selbst auf leicht gebogenen Oberflächen ist diese Verifikationsmethode so präzise, dass eine Demontage nicht notwendig ist.
