SysCheck2™ Technologie
SysCheck2™ ist eine von GRAS patentierte Technologie, die eine Fernüberprüfung der gesamten Messkette ermöglicht. Das Mikrofon GRAS 246AE ist hierfür mit einem hochpräzisen Mikroprozessor ausgestattet, der ein definiertes Referenzsignal erzeugt, anhand dessen der Zustand der Messkette bestimmt werden kann. Mithilfe dieser Technologie können Test- und Produktionsingenieure den Zustand der Mikrofone, Kabel sowie der Kanaleinstellungen aus der Ferne überprüfen.
Mit SysCheck2™ können Anwender die schnelle Validierung ihrer Kalibrierung mit nur einem Klick durchführen, ohne dass eine physische Interaktion mit dem Mikrofon erforderlich ist. Der Aufbau kann einfach mit Standardkabeln realisiert werden, sodass sich das System flexibel an unterschiedliche Testaufbauten anpassen lässt. Dadurch eignet es sich sowohl für Produktionslinien als auch für verteilte Messaufbauten.
Die Verifizierung kann unkompliziert mit einem SysCheck2™-fähigen Mikrofon erfolgen, das an ein CCP/IEPE-Speisemodul mit Unterstützung für Transducer Electronic Data Sheets (TEDS) angeschlossen ist, in Verbindung mit entsprechender Messsoftware. Darüber hinaus stellt SysCheck2™ auf Abruf Umgebungsparameter wie Temperatur, Luftdruck und relative Luftfeuchtigkeit zur Verfügung.
Entdecken Sie die Vorteile

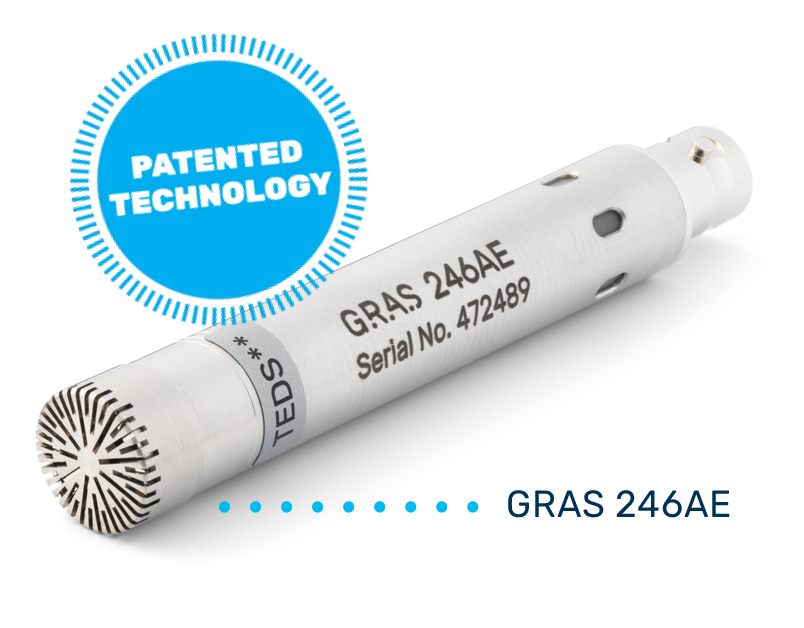

Das GRAS 246AE mit SysCheck2™ ist ein 1/2"-Freifeldmikrofonset und damit für akustische Anwendungen optimiert, bei denen der Standort der Hauptschallquelle bekannt ist und das Mikrofon direkt auf diese ausgerichtet werden kann. Es eignet sich ideal für allgemeine akustische Messungen und entspricht der IEC 61094 WS2F sowie den Anforderungen der IEC 61672, Klasse 1.
Das 1/2"-CCP-Mikrofonset ist eine weiterentwickelte Version des GRAS 46AE und verfügt zusätzlich über die SysCheck2™-Funktionalität. Damit handelt es sich um eines der ersten intelligenten akustischen Sensorsysteme mit integrierter Selbstverifikation und Erfassung von Umgebungsdaten.
- Ferngesteuerte Verifizierung der gesamten Messkette
- Schnelle Überprüfung aller Kanäle mit einem einzigen Klick
- Überwachung der Umgebungsbedingungen (Temperatur, Luftdruck, Luftfeuchtigkeit)
- Keine physische Interaktion mit dem Mikrofon notwendig
- Plug n' Play mit Audio Precision und Siemens Plattformen
- Ein intelligentes Mikrofon mit Selbst-Test Funktion
- Erkennt Änderungen der Empfindlichkeit größer 0,3 dB
- Erkennt Temperaturänderungen größer 2 °C
- RGB LEDs zur einfachen Ortung der Mikrofone
- CCP-kompatibel - keine teuren Spezialkabel nötig
Hauptanwendungen von SysCheck2™
SysCheck2™ wurde entwickelt, um insbesondere in Produktionslinien einen signifikanten Mehrwert zu bieten, indem Ausfallzeiten reduziert sowie Effizienz und Zuverlässigkeit der Messdaten erhöht werden. Das System ist zudem unverzichtbar für Testaufbauten, bei denen Mikrofone an gefährlichen oder schwer zugänglichen Positionen installiert sind, sowie für verteilte Messaufbauten, in denen eine große Anzahl von Mikrofonen innerhalb kurzer Zeit validiert werden muss.
Produktionslinien

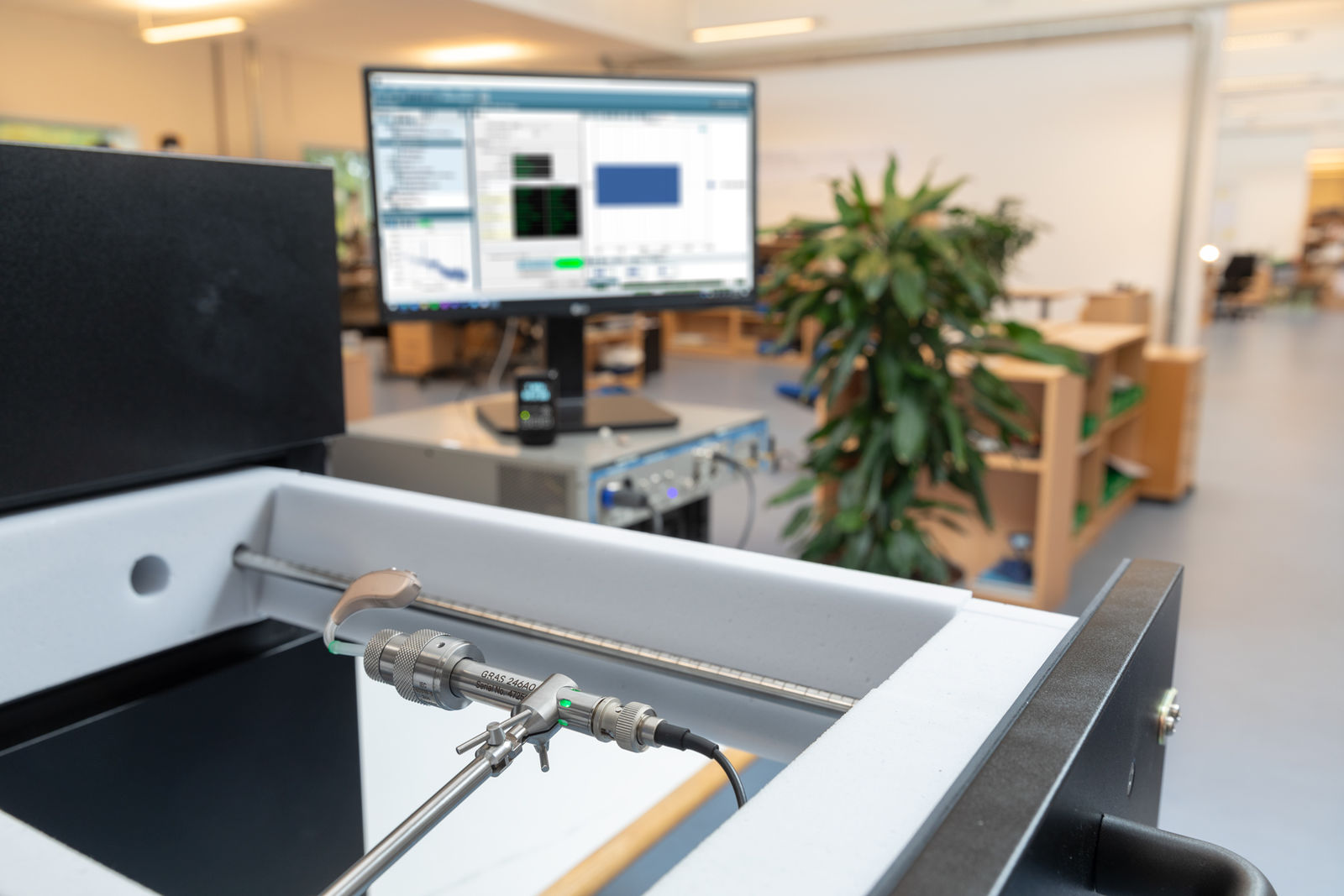

Ein zentraler Anwendungsbereich des Mikrofonsets GRAS 246AE ist die End-of-Line-Prüfung. Insbesondere Testaufbauten mit Ohrsimulatoren, akustischen Kupplern sowie Prüfkammern und Testvorrichtungen profitieren von der SysCheck2™-Technologie.
Die SysCheck2™-Funktionalität der Mikrofone ermöglicht die Validierung der Mikrofonkalibrierung mit nur einem Klick. Dadurch werden die Anforderungen an den Bediener deutlich reduziert und das Risiko menschlicher Fehlbedienung minimiert.
Verteilte Messaufbauten
Ein weiteres wichtiges Einsatzgebiet des Mikrofonsets GRAS 246AE ist die Kalibrierungsvalidierung einer Vielzahl von Mikrofonen, beispielsweise in Bodenarrays, in der Umgebungsüberwachung oder bei schwer zugänglichen Messpositionen. Häufig besteht hierbei ein hoher Zeitdruck, da bestimmte Messverfahren eine Validierung aller Mikrofone unmittelbar vor der eigentlichen Messung erfordern, was mit konventionellen Methoden nur schwer realisierbar ist.
Die SysCheck2™-Funktionalität ermöglicht es, alle Mikrofone mit einem einzigen Klick zu validieren, wodurch sich die Testzeit deutlich verkürzt und gleichzeitig die Zuverlässigkeit der Messergebnisse erhöht. SysCheck2™ ist besonders vorteilhaft bei Messaufbauten mit schwer zugänglichen oder potenziell gefährlichen Mikrofonpositionen sowie bei verteilten Systemen mit einer großen Anzahl von Messkanälen, die innerhalb kurzer Zeit überprüft werden müssen.
Audio Precision Plattform
Durch das erste gemeinsame Entwicklungsprojekt der Ingenieurteams von GRAS und Audio Precision ermöglicht APx500 Version 7.0 Anwendern die Nutzung von SysCheck2™ inklusive einer Pass/Fail-Anzeige für jedes angeschlossene SysCheck2™-fähige Mikrofon ohne den Einsatz eines Kalibrators oder einen physischen Zugriff auf das Mikrofon.
Die vollständige SysCheck2™-Funktionalität ist direkt in der Software APx500 Version 7.0 verfügbar, sofern ein Audio-Precision-Analysator der APx-Serie mit CCP- und TEDS-Unterstützung eingesetzt wird oder alternativ ein nicht-CCP-kompatibler Analysator in Verbindung mit einem GRAS-Speisemodul 12BA, 12BB oder 12BE verwendet wird. Das Speisemodul 12BE ist in Kürze verfügbar.

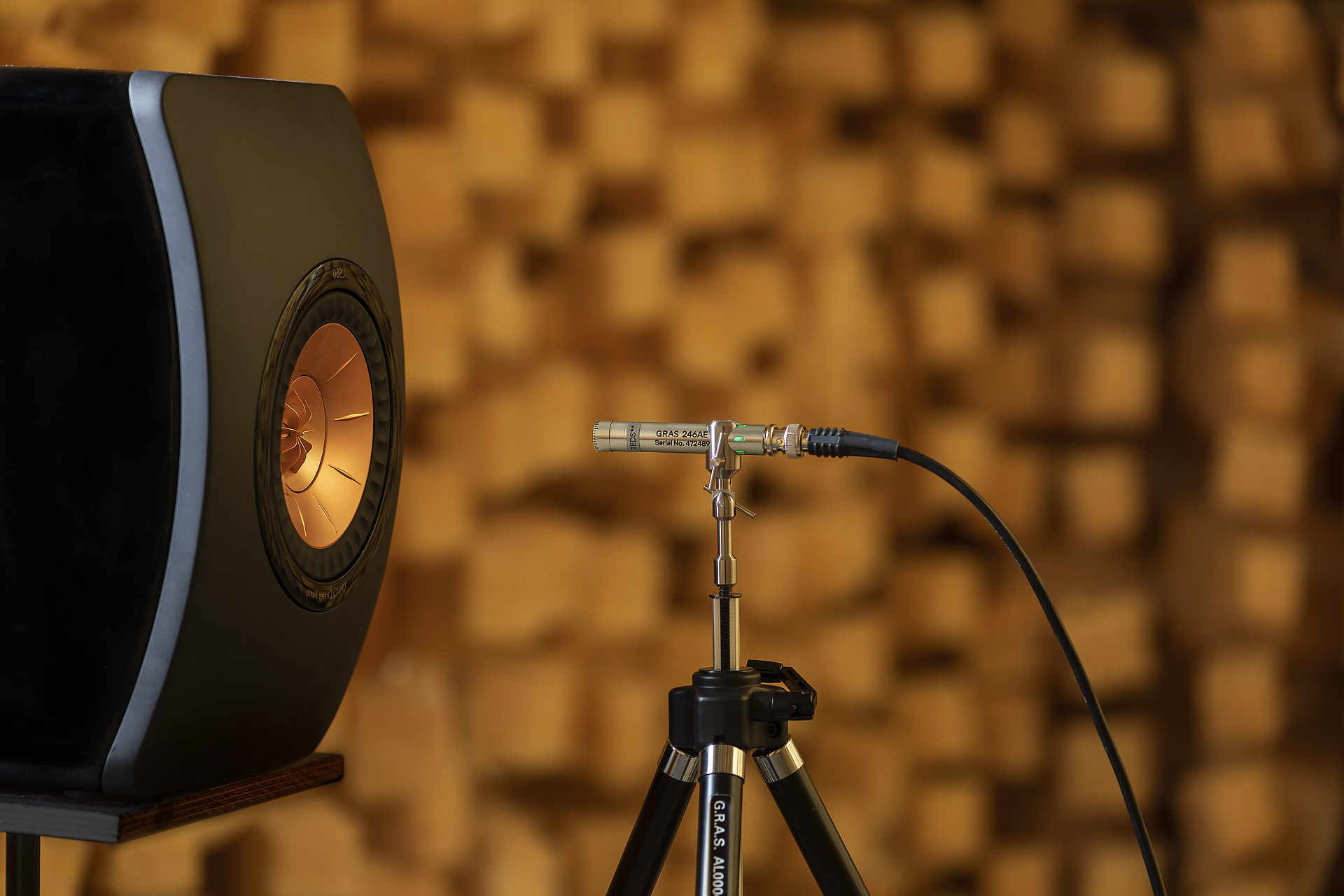

Von einem einzelnen Mikrofon in einer Produktionstestvorrichtung bis hin zu mehreren Mikrofonen in einem reflexionsarmen Raum ermöglicht die Kombination aus SysCheck2™ und APx die Überprüfung der Genauigkeit der gesamten Signalkette ohne physischen Zugriff auf die Sensoren und ohne potenzielle Unterbrechung des bestehenden Testaufbaus.
Siemens Plattform
Siemens Simcenter Testlab Signature Acquisition hat SysCheck2™ für den Einsatz mit dem Mikrofon GRAS 246AE über ein dediziertes Fernsteuerungsverfahren integriert, wodurch sich die Gültigkeit einer zuvor im Feld durchgeführten Kalibrierung zuverlässig überprüfen lässt. Nach der Erstkalibrierung ermöglicht das System eine Fernüberprüfung über einen separaten Software-Tab. Alle im Feld installierten SysCheck2™-fähigen Mikrofone des Typs GRAS 246AE können gleichzeitig mit einem einzigen Klick überprüft werden, wobei der gemessene Wert jedes Mikrofons als Referenzwert im TEDS des jeweiligen Mikrofons gespeichert wird.
Die Kombination aus SysCheck2™ und Simcenter Testlab Signature Acquisition ermöglicht die Überprüfung der gesamten Messkette vor jeder Messung sowie die gezielte Identifikation auffälliger Mikrofone für weiterführende Untersuchungen. Im Vergleich zu konventionellen Methoden der Kettenverifikation lassen sich dadurch Zeiteinsparungen von bis zu 80 Prozent realisieren.
Andere Software Plattformen
GRAS stellt die vollständige SysCheck2™-Funktionalität auch auf weiteren Softwareplattformen durch die Bereitstellung eines Software Development Kits (SDK) zur Verfügung. Dadurch sind sämtliche Funktionen in Abhängigkeit von der jeweiligen Softwareplattform mit jedem TEDS-fähigen CCP-Erfassungssystem einfach zugänglich.

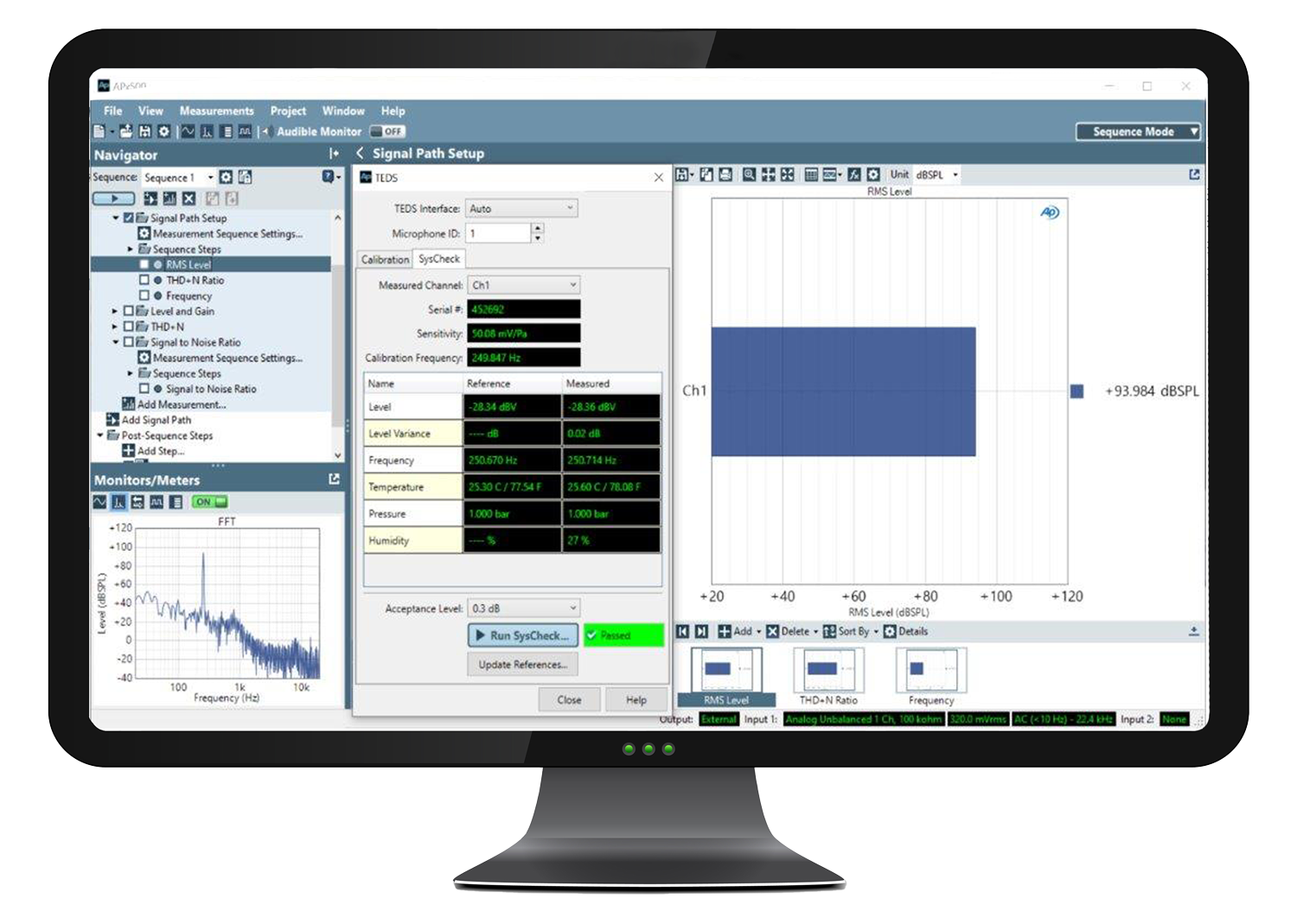

SysCheck2™ und APx500
Durch das erste gemeinsame Entwicklungsprojekt der Ingenieurteams von GRAS und Audio Precision steht die vollständige SysCheck2™-Funktionalität unmittelbar zur Verfügung, sobald sie mit der Messsoftware Audio Precision APx500 Version 7.0 eingesetzt wird.
SysCheck2™ und APx500 bilden gemeinsam eine integrierte Testlösung für effiziente und zuverlässige Messungen.

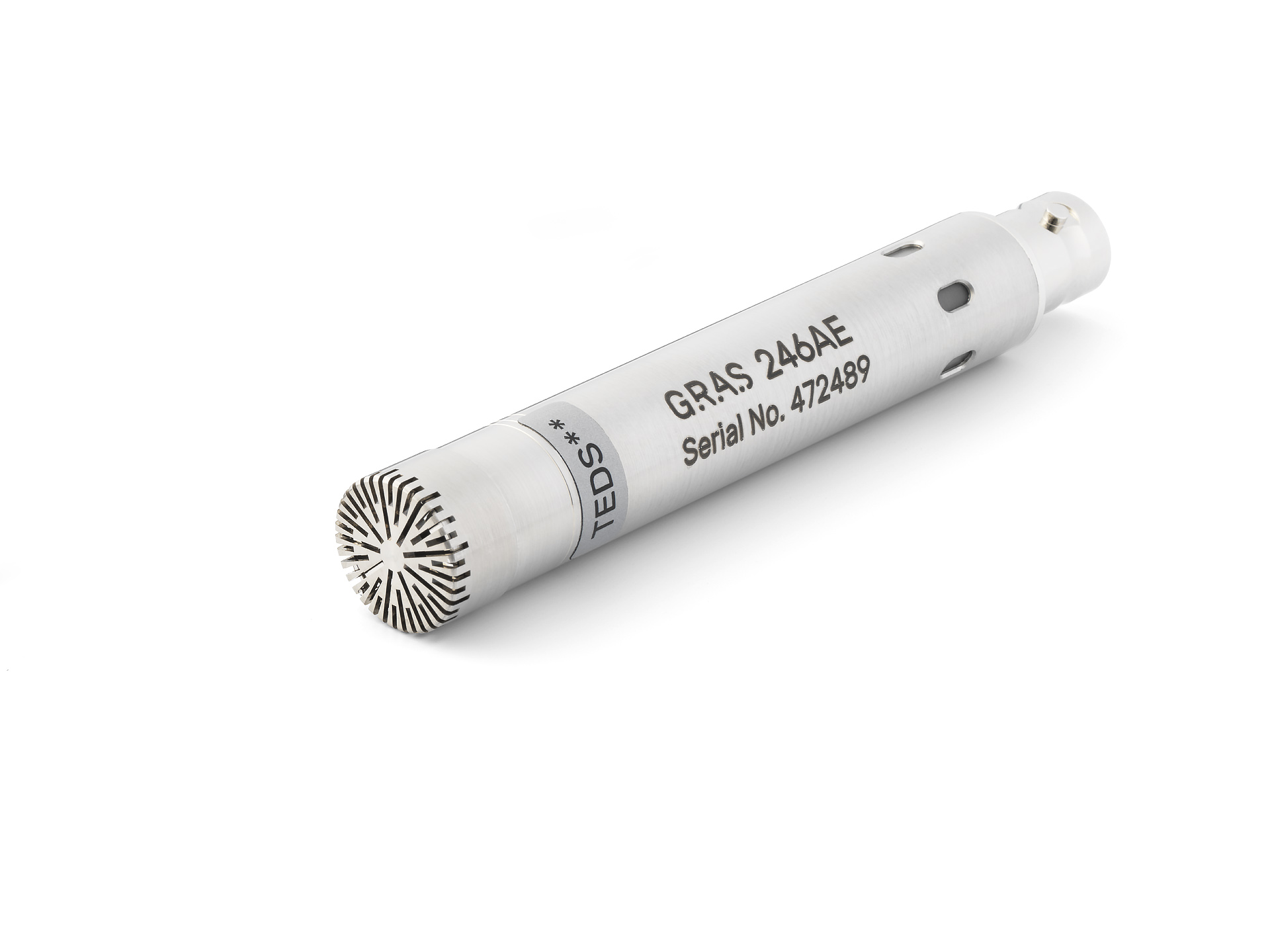

246AE
1/2" Freifeld-Mikrofonset mit SysCheck2™, CCP/IEPE (BNC)
