NVH-Messmikrofon für Bremsgeräuschmessungen

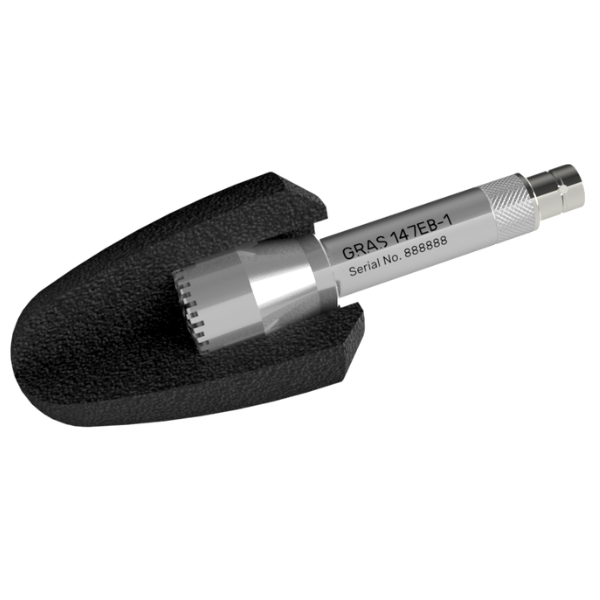

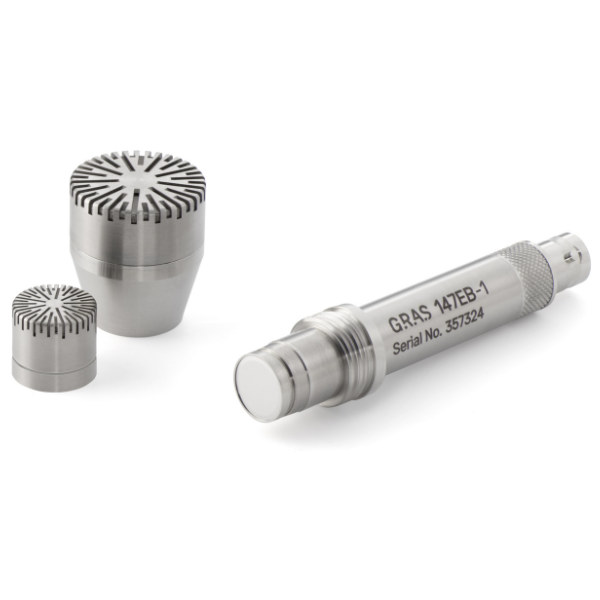

Das robuste Mikrofonset 147EB-1 ist gemäß IP67-Standard zertifiziert und effektiv gegen Feuchtigkeit geschützt. Eine spezielle wasser- und ölabweisende Beschichtung reduziert die Anhaftung von Rückständen und erleichtert die Reinigung. Die Membran wird durch ein doppeltes Schutzgittersystem geschützt, das aus einem inneren 1/2"- und einem äußeren 1"-Gitter besteht. Beide Gitter verfügen über ein mehrschichtiges Filtersystem, das Partikel mit hoher Aufprallgeschwindigkeit abfängt und die Verschmutzung des Mikrofons durch Staub und Schmutz verhindert. Während der Filter im 1/2"-Gitter akustisch transparent ist, verfügt das 1"-Gitter über eine zusätzliche Schaumstoffschicht. Der akustische Einfluss des äußeren Gitters kann über die im Werkskalibrierschein hinterlegte Übertragungsfunktion kompensiert werden. Mit dem speziellen Windschirm besteht eine primäre Schutzschicht, die die nachgelagerten Schutzgitter vor frühzeitiger Verschmutzung bewahrt. Er ist somit ein wesentlicher Bestandteil des Schutzes gegen Feuchtigkeit sowie Schmutz und wird durch einen internen Kunststoffring sicher am Mikrofon arretiert. Bei regelmäßigem Filterwechsel gewährleistet dieses System die ordnungsgemäße Funktion des Mikrofons selbst bei anspruchsvollen Bremsgeräuschtests unter Realbedingungen.
Robust und temperaturbeständig
Das 147EB-1 ist unempfindlich gegenüber den Belastungen der täglichen Handhabung im Versuchsaufbau und übersteht auch gelegentliches Herunterfallen. Durch das neue Design des Vorverstärkers und optimierter interner Komponenten ist es extrem schock- und vibrationsresistent. Es arbeitet zuverlässig unter hohen Beschleunigungskräften (g-Kräften) und Vibrationen, wie sie durch Fahrbahnunebenheiten oder abrupte Richtungswechsel im realen Fahrbetrieb entstehen.
Selbst wenn das NVH-Mikrofon fest an vibrierenden Strukturen montiert ist, beeinträchtigen diese mechanischen Einflüsse die Messqualität nicht signifikant. Auch wenn die Vibrationen ein zusätzliches Rauschen verursachen können, behält das Messmikrofon auch in vibrationsintensiven Umgebungen einen hervorragenden Signal-Rausch-Abstand (SNR) bei.
Ergänzt wird diese mechanische Stabilität durch eine hohe thermische Belastbarkeit: Das Mikrofonset arbeitet einwandfrei in einem Temperaturbereich von -40 °C bis +125 °C.
Vorteile im Überblick
Durch seine spezialisierte Bauweise optimiert das 147EB-1 Bremsgeräuschmessungen in der Fahrzeugentwicklung und bietet klare Vorteile:
- Lange Einsatzzeiten: Das Mikrofonset kann über lange Zeiträume in einer Testkonfiguration verbaut bleiben oder bei Bedarf extrem schnell ummontiert werden.
- Einfache Wartung: Die Schutzgitter lassen sich leicht austauschen, wenn die Filter durch Verschmutzung (z. B. durch Ölnebel) verstopft sind. Dieses einfache Handling macht die Wartung unkompliziert und minimiert die Ausfallzeiten.
- Kosteneffizienz: Aufgrund der CCP-Technologie (Constant Current Power) sind die Kosten pro Messkanal gering.
- Langlebigkeit: Die Lebensdauer des 147EB-1 übertrifft die von herkömmlichen Mikrofonen, die unter den Belastungen von Bremsgeräuschmessungen im Radkasten oft frühzeitig ausfallen, um ein Vielfaches.

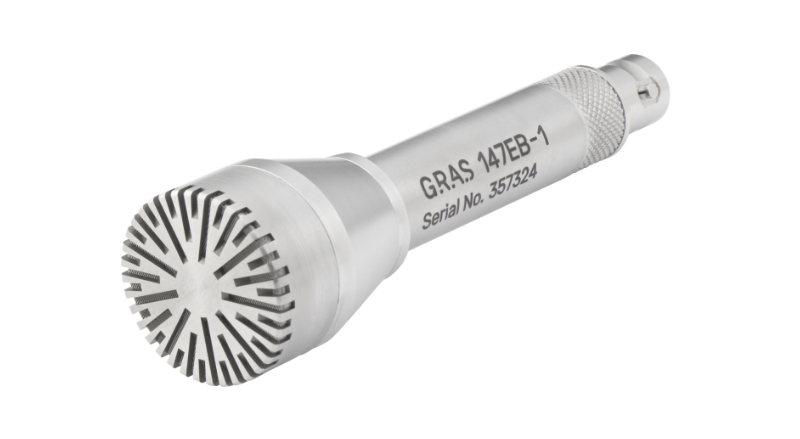

147EB-1
Extrem Robustes Freifeld-Mikrofonset, CCP/IEPE (BNC)
