Typische Anwendungen und Einsatzbereiche in der Fahrzeugentwicklung
Das extrem widerstandsfähige Freifeld-Mikrofonset 146AE wurde speziell für NVH-Tests (Noise, Vibration, Harshness) und akustische Messungen unter realen und anspruchsvollen Bedingungen in der Automobilindustrie entwickelt. Es kann für Prüfstandmessungen ebenso wie für Fahrversuche und andere Anwendungen im Bereich Automotive Testing eingesetzt werden.
Es eignet sich speziell für Anwendungen wie:
- Prüfung von Motorgeräuschen und Vibrationen (Engine noise vibration testing)
- Akustische Leistungstests (Acoustic performance testing)
- Vorbeifahrtmessungen / Pass-by-Noise (Pass by noise testing)
- Messung von Geräuschen des Antriebsstrangs (Power train induced noise)
- Validierung von Computermodellen und CAE-Simulationen (Computer Model Validation/CAE validation)
- Beschleunigte Alterungs- und Lebensdauertests (Accelerated Life Cycle Testing)
- Innenraumakustik (Knarz- und Klappergeräusche / Squeak and Rattle)
- Infotainment-, Kommunikations- und Sprachsteuerungssysteme (Entertainment and Communication, Voice control)
- Komponenten-Evaluierung und Zertifizierung (z. B. Bremsen, Reifen, Abgasanlagen)
- Messungen bei Temperaturen bis +125 °C
Robuste Bauweise für NVH-Messungen unter realen Bedingungen
Das ½"-Freifeldmikrofon wurde speziell für den zuverlässigen Einsatz unter anspruchsvollen Umgebungsbedingungen entwickelt. Es zeichnet sich durch eine außergewöhnlich hohe Widerstandsfähigkeit gegenüber starken Vibrationen, Stößen, Stürzen, hohen Temperaturen sowie Feuchtigkeit und Staub aus. Zu den wichtigsten Konstruktionsmerkmalen gehören:
- Das Mikrofonset ist vollständig abgedichtet. Alle außenliegenden Komponenten sind mit einer wasser- und ölabweisenden Beschichtung versehen.
- Für den Innenaufbau des Mikrofons kommen neue Materialien und Konstruktionsverfahren zum Einsatz, die die Stoß- und Vibrationsfestigkeit deutlich verbessern.
- Die Membran ist robuster ausgeführt als bei herkömmlichen Messmikrofonen.
- Das Schutzgitter des Mikrofons besteht aus speziell ausgewählten Werkstoffen und ist ebenfalls beschichtet. Es ist besonders robust gegenüber Stürzen und Kratzern.
- Auch im Vorverstärker kommen neue Werkstoffe und Befestigungstechniken zum Einsatz, wodurch die Widerstandsfähigkeit gegenüber wiederholten Sturzbelastungen erhöht wird.
- Das Mikrofon verfügt über zwei Druckausgleichsöffnungen. Dadurch wird das Risiko reduziert, dass Wasser- oder Öltropfen die Belüftung blockieren. Die Öffnungen sind durch einen speziell entwickelten Filter geschützt. Das gesamte Messmikrofonset erfüllt die Schutzart IP67.
- In Kombination mit einem GRAS-BNC-Koaxialkabel mit wasserdichter Steckverbindung erfüllt der gesamte Messaufbau die Anforderungen der Schutzart IP67.

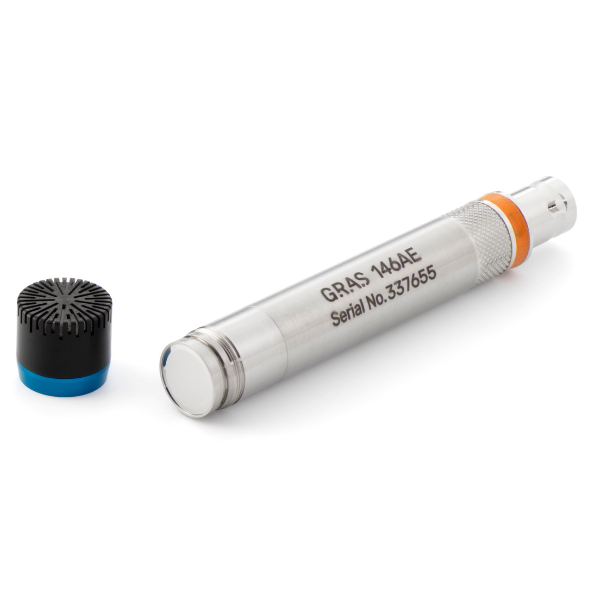

- Die Robustheit des Mikrofonsets wird zusätzlich durch ein austauschbares, stoßabsorbierendes Schutzgitter mit integriertem Filter erhöht. Dieses schützt wirksam vor Öl, Feuchtigkeit, Schmutz sowie Partikeln mit hoher Aufprallgeschwindigkeit.
Vorteile des GRAS 146AE Freifeld-Mikrofonsets
- Stoßabsorbierendes Design: Das innovative Design ist für den täglichen Einsatz unter anspruchsvollen Testbedingungen ausgelegt. Gelegentliche Stöße oder Stürze, wie sie bei Messungen auf dem Leistungsprüfstand, auf Testgeländen oder im öffentlichen Straßenverkehr auftreten können, beeinträchtigen die Leistungsfähigkeit des Messmikrofons nicht. Es liefert auch unter rauen Einsatzbedingungen jederzeit zuverlässige und präzise Messdaten.
- Wasserdicht: Auch in nassen Testumgebungen oder bei Spritzwasser kann das Freifeldmikrofon eingesetzt werden. Das Vorverstärkergehäuse erfüllt die Anforderungen der Schutzart IP67 und ist wirksam gegen das Eindringen von Wasser geschützt. In Verbindung mit einer wasserdichten Steckverbindung und Verkabelung ermöglicht das Equipment Außenmessungen unabhängig von der Klimazone und den Witterungsbedingungen.
- Extreme Temperaturbeständigkeit: Das Mikrofon wurde für den Einsatz in einem Temperaturbereich von –40 bis +125 °C optimiert. Die Empfindlichkeit bleibt über den gesamten Bereich konstant. Damit zählt das 146AE zu den temperaturstabilsten CCP-Messmikrofonen auf dem Markt.
- Austauschbares Schutzgitter - beständig gegen Wasser, Öl und Staub: Das Schutzgitter mit integriertem Filter ermöglicht den zuverlässigen Einsatz des Mikrofons auch in Bereichen, die einer hohen Verschmutzung ausgesetzt sind. Es schützt das Messmikrofon sicher vor Öl, Feuchtigkeit und Staub und kann bei Bedarf einfach ausgetauscht werden.

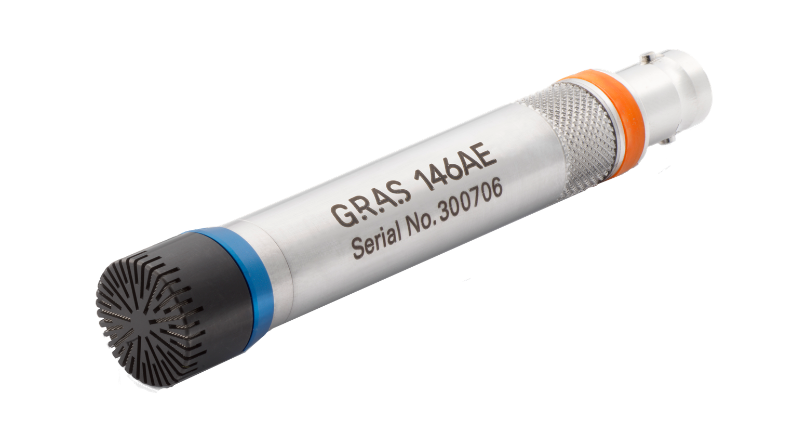

146AE
1/2" Freifeld-Mikrofonset, CCP/IEPE (BNC) - robuste Version
