Die Vorteile
- Im Gegensatz zur herkömmlichen Methode des Archimedes-Prinzips (wo das Zielobjekt in Wasser eingetaucht wird) erlaubt dieses System die Volumenmessung des Zielobjekts unter trockenen Bedingungen.
- Auch das Volumen der Objekte mit komplexer Form kann in kurzer Zeit (ca. zwei Sekunden) genau gemessen werden.
- In Kombination mit einer elektronischen Präzisionswaage können Volumen und Dichte schnell gemessen werden.
Messprinzip
Das Volumenmessgerät VM 240A arbeitet mit einem akustischen Messverfahren, das sehr präzise und unabhängig von Flüssigkeiten funktioniert. Ein integrierter Lautsprecher erzeugt ein sinusförmiges Anregungssignal, das in der Referenzkammer des Geräts und im jeweiligen Messraum sehr kleine, gegenphasige Druckänderungen erzeugt.
Der Messraum entspricht je nach Anwendung entweder einem vorhandenen Hohlraum wie dem Brennraum eines Zylinders oder einer geschlossenen Messkammer, in der sich ein festes Objekt befindet. Die Amplitude der Druckänderungen ist umgekehrt proportional zum jeweiligen Volumen. Zwei empfindliche Kondensatormikrofone erfassen die Drucksignale gleichzeitig. Aus dem Verhältnis dieser Signale berechnet das VM 240A das exakte Volumen des Hohlraums oder des Prüflings.
Das Ergebnis ist eine schnelle und reproduzierbare Messmethode ohne Flüssigkeiten und ohne aufwendige Vor- oder Nachbereitung.
Kapazitätsmessungen

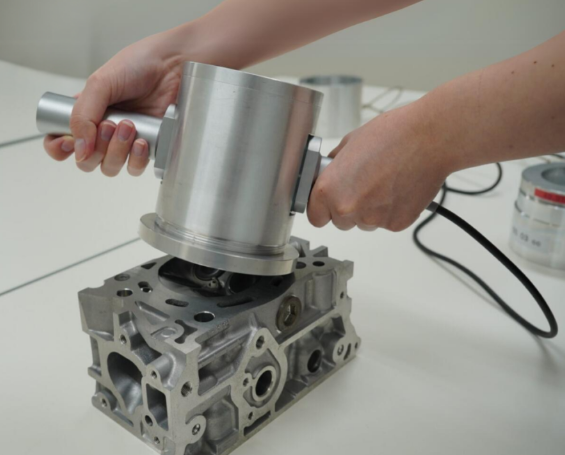

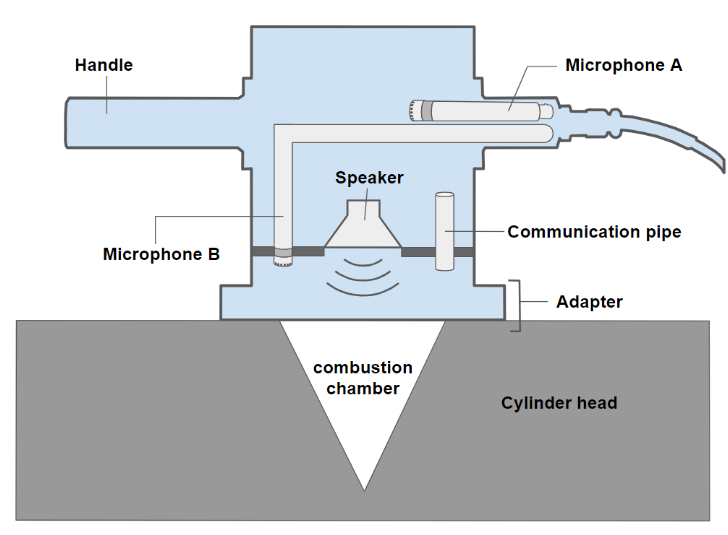

Bei der Bestimmung von Brennraumvolumen und anderen Hohlräumen bietet das VM 240A eine effiziente und saubere Alternative zur klassischen Bürettenmethode. Das Volumeter wird direkt auf den zu prüfenden Hohlraum aufgesetzt und liefert innerhalb von etwa zwei Sekunden ein präzises und reproduzierbares Ergebnis. Der Messaufbau ist einfach, benötigt keine Flüssigkeiten und lässt sich jederzeit wiederholen.
Im herkömmlichen Auslitern wird ein Hohlraum mit Öl oder einer anderen Flüssigkeit gefüllt, bis er vollständig und blasenfrei gefüllt ist. Dieses Verfahren ist zeitintensiv, verursacht Reinigungsaufwand und die Genauigkeit hängt stark von der Erfahrung der ausführenden Person ab. Bei einem Vierzylindermotor kann eine vollständige Messung bis zu einer Stunde dauern.
Mit dem VM 240A entfällt dieser Aufwand vollständig. Mit einem optionalen Adapter lässt sich die Kapazitätsmessung sogar am geschlossenen Motor über die Zündkerzenbohrung durchführen. Das Gerät bietet damit eine schnelle, saubere und hochpräzise Lösung für Entwicklungsabteilungen, Motorenbauer und Prüfstandbetreiber.
Volumenmessungen

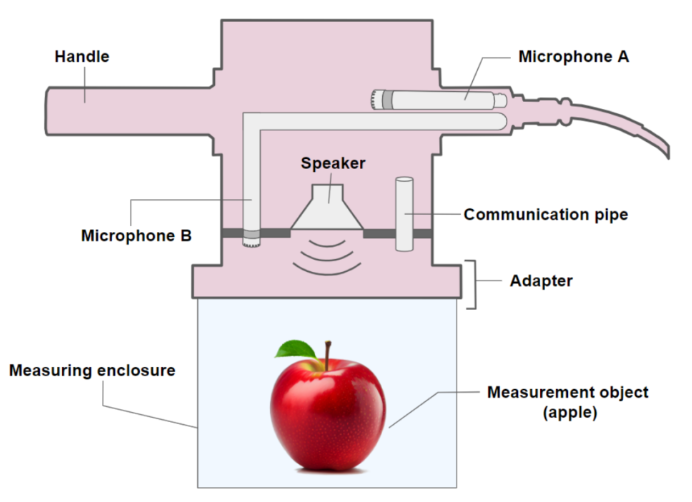

Für die Bestimmung des Volumens fester Körper nutzt das VM 240A das gleiche akustische Prinzip, jedoch in einer geschlossenen Messkammer. Damit ersetzt es die klassische Archimedes-Methode, bei der das Objekt in Wasser eingetaucht und über den Auftrieb vermessen wird.
Diese traditionelle Methode erfordert Reinigungs- und Trocknungsaufwand, eignet sich nicht für empfindliche Materialien und liefert durch verschiedene Einflussfaktoren oft nur eingeschränkt reproduzierbare Ergebnisse.

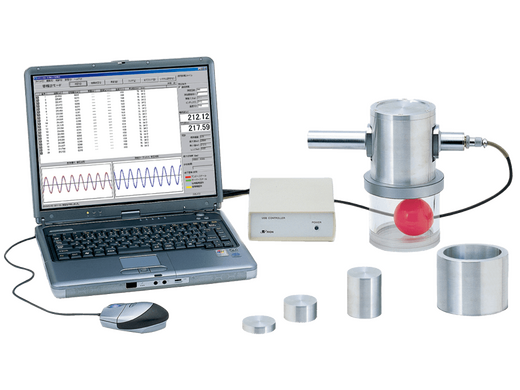

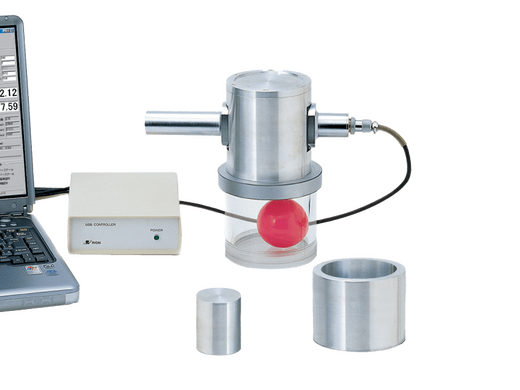

Das VM 240A misst das Volumen von Festkörpern ohne den Einsatz von Flüssigkeiten in etwa zwei Sekunden. Das Objekt bleibt trocken, der Ablauf ist unkompliziert und Wiederholungen sind jederzeit möglich. Die Messergebnisse sind sehr präzise und auch bei Serienmessungen hervorragend reproduzierbar. Wenn zusätzlich die Masse des Prüflings bestimmt wird, kann aus Volumen und Gewicht auch die Dichte zuverlässig berechnet werden.

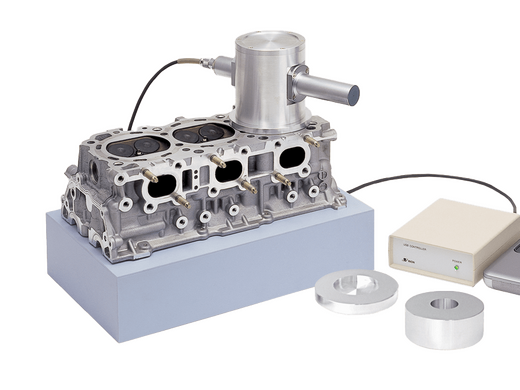

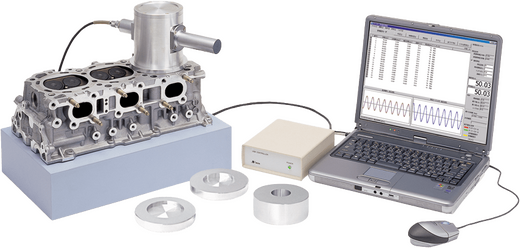

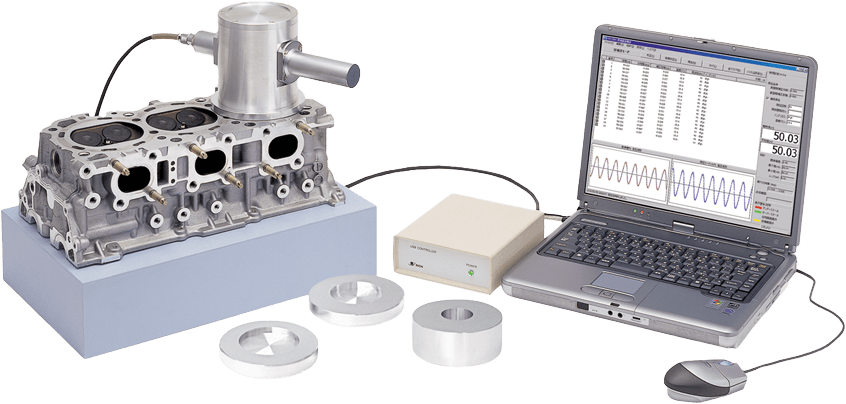

VM-240A
Volumenmessgerät
-
VM-240A Info Broschüre und Technische Daten.pdf
0 B
Download
