Schalldämmung am Bau (ISO 16283 / ISO 15186-2)

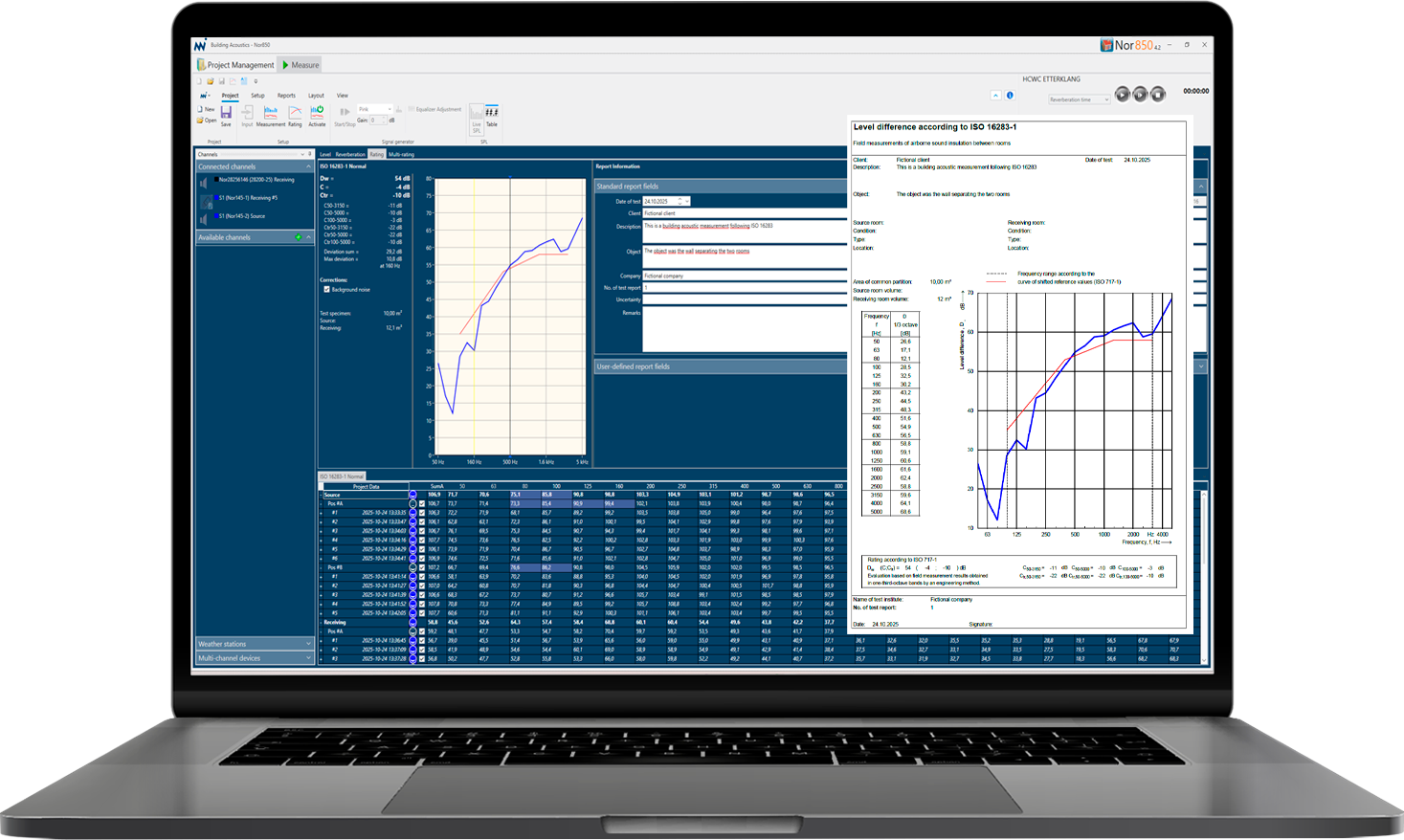

Die Software Nor850 bietet umfassende Auswertemöglichkeiten gemäß allen gängigen nationalen und internationalen Bauakustik-Normen (s.u.) und schafft damit maximale Sicherheit und Normkonformität. Messungen lassen sich detailliert dokumentieren, transparent auswerten und jederzeit nachvollziehen. Sollte sich erst bei der späteren Analyse zeigen, dass einzelne Messungen durch Störungen beeinflusst wurden, können diese gezielt aus der Mittelwertbildung ausgeschlossen werden – alle Ergebnisse werden sofort automatisch und zuverlässig aktualisiert. Darüber hinaus überprüft die Software alle normativen Kriterien und weist Sie eindeutig darauf hin, falls einzelne Anforderungen nicht erfüllt sind. So behalten Sie jederzeit die volle Kontrolle über Ihre Messergebnisse – präzise, normgerecht und professionell.
Beinhaltete Normen für die Messung am Bau (850-BA1):
- DIN EN ISO 16283-1: Akustik - Messung der Schalldämmung in Gebäuden und von Bauteilen am Bau - Teil 1: Luftschalldämmung
- DIN EN ISO 16283-2: Akustik - Messung der Schalldämmung in Gebäuden und von Bauteilen am Bau - Teil 2: Trittschalldämmung
- DIN EN ISO 16283-3: Akustik - Messung der Schalldämmung in Gebäuden und von Bauteilen am Bau - Teil 3: Fassadenschalldämmung
- DIN 4109-4: Schallschutz im Hochbau - Teil 4: Bauakustische Prüfungen
- DIN EN ISO 10052: Haustechnische Anlagen in Gebäuden (Gebäudetechnische Anlagen)
- DIN EN ISO 15186-2: Akustik - Bestimmung der Schalldämmung in Gebäuden und von Bauteilen aus Schallintensitätsmessungen
Die Bestimmung der Schalldämmung kann entweder per Schalldruckpegelmessung (nach ISO 16283-1/-2/-3) oder aber per Schallintensitätsmessung (nach ISO 15186-2) erfolgen. Eine Schallintensitätsmessung ist zwar etwas komplexer, bietet aber die Möglichkeit die Dämmung einzelner Elemente innerhalb eines trennenden Bauteils, zum Beispiel von Türen, zu bestimmen.
Schalldämmung im Prüfstand (ISO 10140 / ISO 15186-1)
Auch für die Bestimmung der Schalldämmung im Prüfstand bietet die Software Nor850 umfassende Auswertemöglichkeiten gemäß allen gängigen nationalen und internationalen Bauakustik-Normen und schafft damit maximale Sicherheit und Normkonformität. Messungen lassen sich detailliert dokumentieren, transparent auswerten und jederzeit nachvollziehen. Das umfassende Datenmanagement-System, mit dem sich Messdaten und zugehörige Dokumente komfortabel und sicher über Jahrzehnte hinweg verwalten lassen, ist vor allem für Prüfstände ein enormer Zugewinn. Datenbank-, Archiv-, Sortier- und Such-Funktionen ermöglichen einfaches Wiederfinden von alten Projekten / Messungen - mit vielseitigen Suchmöglichkeiten, z.B. nach Auftraggeber, Einzahlwert, Bauteilbeschreibungen, etc.
Beinhaltete Normen für die Messung im Prüfstand (850-BA2):
- ISO / BS / DIN / ASTM / EN / NF / AS /
- DIN EN ISO 10140: Akustik - Messung der Schalldämmung von Bauteilen im Prüfstand
- DIN EN ISO 10848: Akustik - Messung der Flankenübertragung ..
- DIN EN ISO 15186-1: Akustik - Bestimmung der Schalldämmung in Gebäuden und von Bauteilen aus Schallintensitätsmessungen
Im Labor ermöglicht die Schallintensitätsmessmethode (nach ISO 15186-1) eine gezielte Untersuchung einzelner Bauteilbereiche, um Schwachstellen oder Leckagen zu erkennen.
Konfiguration im Schalldämmprüfstand
Mit den flexiblen Möglichkeiten der Software Nor850 lässt sich eine Vielzahl von Konfigurationen für Schalldämmprüfstände realisieren:
- Steuerung beliebig vieler Messkanäle - in Form von Mehrkanal-Racks und/oder einer beliebigen Kombination von Schallpegelmessern Nor145 / Nor150 / Nor140 via WLAN oder LAN
- Steuerung der Mikrofonschwenkanlagen Nor265A
- Steuerung der Schallquellen Nor282 und Nor283
- Steuerung mehrere Lautsprecher mit individuellen Rauschgeneratoren
- Steuerung von Lautsprecherbewegungseinrichtungen
- Automatisches Einlesen der Größen Temperatur, Feuchte, Luftdruck
- Manuelle oder auch automatisierte Testdurchläufe - frei konfigurierbare Testsequenzen, inkl. entsprechender Ansteuerung der Schallquellen und Schwenkanlagen
- Vernetzung aller Geräte - mit Zugriff von jedem PC, der sich im Netzwerk befindet

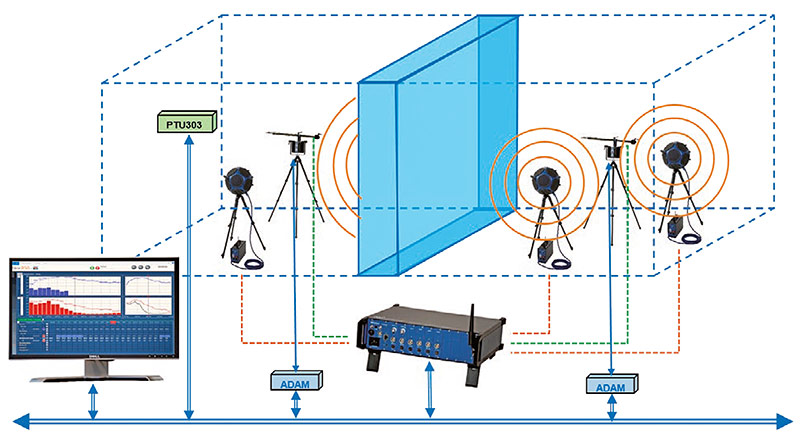

Das Bild zeigt einen typischen Aufbau für die Messung der Luftschalldämmung im Labor, mit Mikrofonschwenkanlagen, zwei parallelen Lautsprechersystemen für Pegelmessungen und einen separaten Lautsprecher für Nachallzeitmessungen im Empfangsraum.
Schallabsorption in Hallräumen (ISO 354)

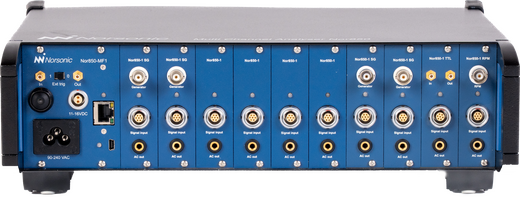

Das Software-Modul Nor850-BA-2 beinhaltet auch die Auswertung nach DIN EN ISO 354: Akustik - Messung der Schallabsorption in Hallräumen. Die Messung der Nachhallzeit im Hallraum erfolgt in der Regel mehrkanalig. Ausgestattet mit dem optionalen Messmodul ermöglicht die Software Nor850 auch die Steuerung der Schallpegelmesser Nor145, Nor150 und Nor140 sowie des Mehrkanal-Racks Nor850-MF1 - jeweils einzeln oder in beliebiger Kombination und wahlweise über WLAN, LAN oder USB. Ein 6-Kanal Messsystem könnte also beispielsweise aus einem 2-Kanal Schallpegelmesser und einem 4-Kanal Rack bestehen. Im Labor werden alle 6 Kanäle gleichzeitig gesteuert. Die Bestimmung des Schallabsorptionsgrades, angefangen von der Mehrkanalmessung bis hin zum Prüfbericht, ist dann nur eine Sache von wenigen Minuten. Und für mobile Messungen außerhalb des Labors steht der Schallpegelmesser als Handgerät bereit. Nor850 – maximale Flexibilität, höchste Effizienz und eine Investition mit Zukunft.

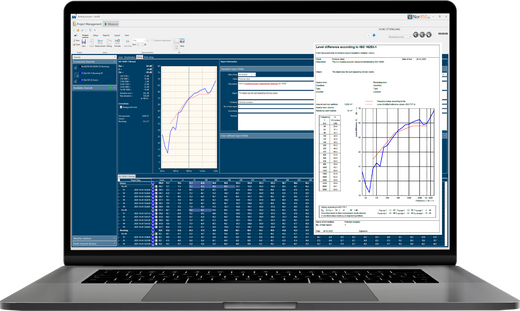

Nor850-BA
Software Bauakustik
