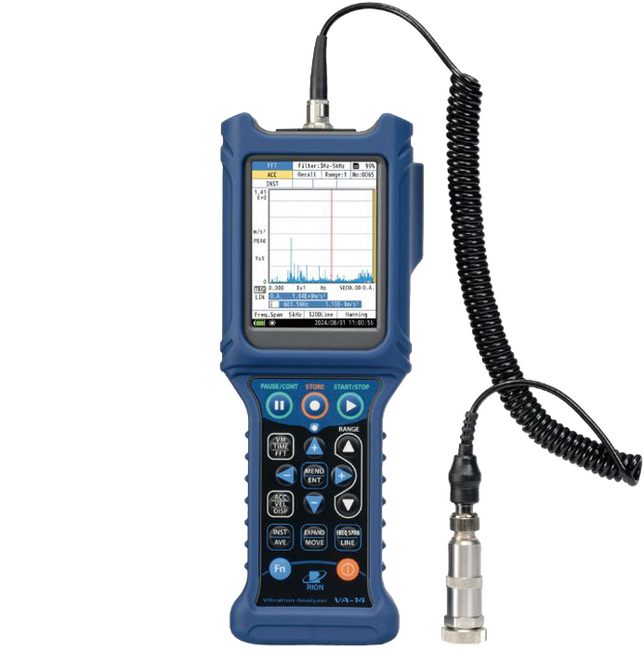

Wofür wird das tragbare Schwingungsmessgerät VA-14 eingesetzt?

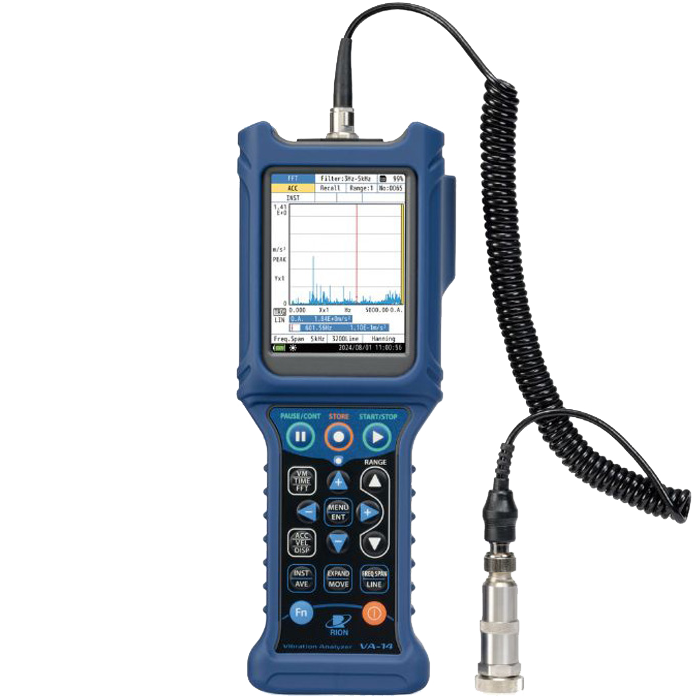

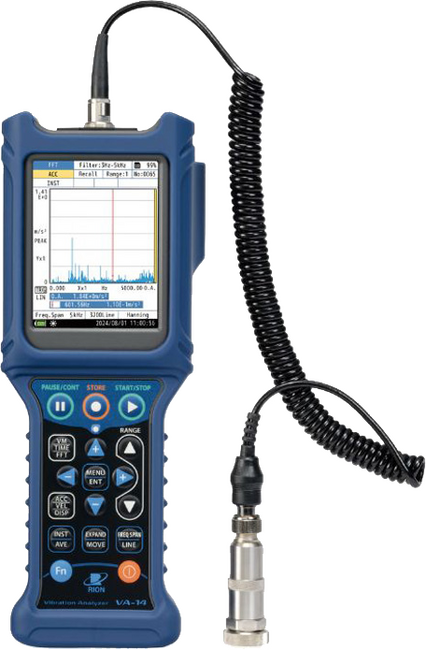

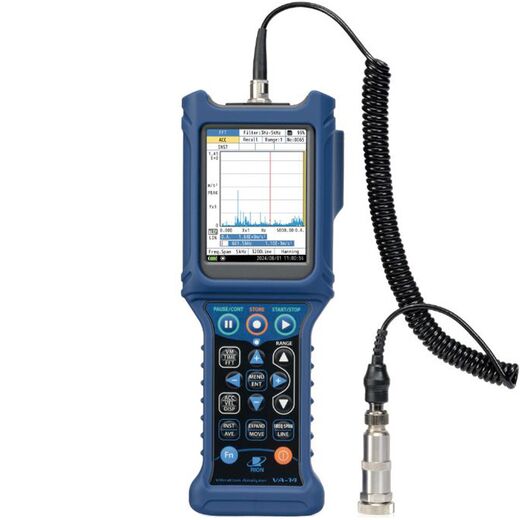

Das tragbare und robuste Schwingungsmessgerät VA-14 eignet sich zur Maschinendiagnose und Zustandsüberwachung von Maschinen und Anlagen im laufenden Betrieb. Durch die Erkennung von Veränderungen im Schwingverhalten ermöglicht der kompakte Schwingungsanalysator die frühzeitige Identifikation von Verschleiß und Schäden an Lagern oder Zahnrädern. Weitere typische Anwendungen sind die Analyse von Unwuchten, Fehlausrichtungen und gelockerten Teilen bei rotierenden Maschinen sowie detaillierte Schwingungsanalysen.
Welche Messgrößen misst das VA-14 zur Maschinendiagnose?

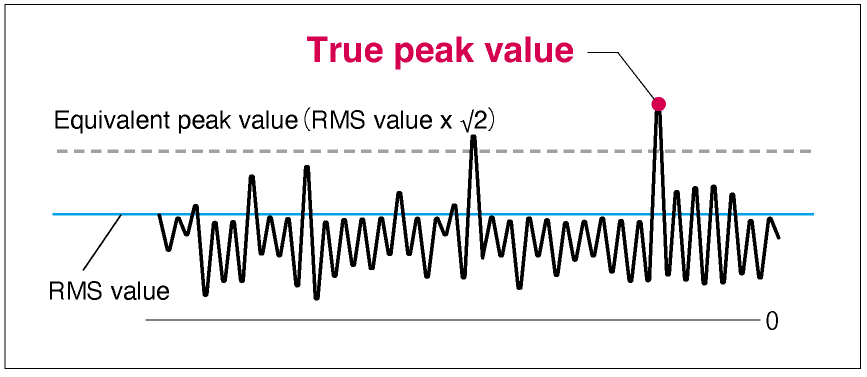

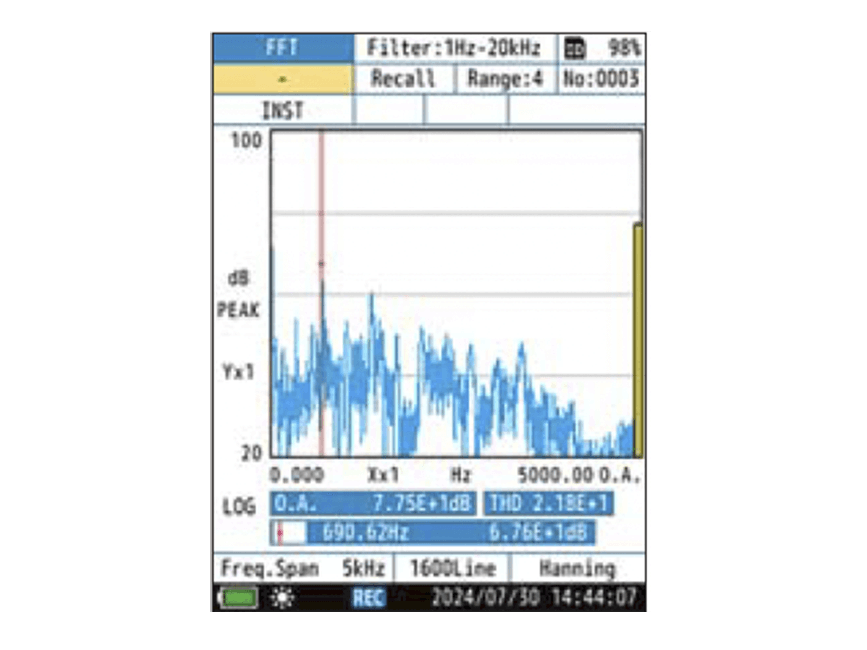

Der 1-kanalige VA-14 ist ein Schwingungsanalysator, der simultan die Messgrößen Beschleunigung (acceleration), Geschwindigkeit (velocity) und Schwingweg (displacement) bestimmt. Durch die integrierte FFT- Frequenzanalysen bis 20 kHz ermöglich das Messgerät eine detaillierte Maschinendiagnose und zielgerichtete Fehlersuche vor Ort und sowie die Anzeige von Zeitsignal und Spektrum. Äquivalente und absolute Peak-Werte unterstützen die fundierte Bewertung der Maschinenschwingungen um dynamische Probleme wie Unwuchten, Ausrichtfehler oder Lagerschäden frühzeitig und präzise zu diagnostizieren.
Welche Normen unterstützt das VA-14 (z. B. ISO 20816)?
Die internationale Normenreihe DIN ISO 10816 und ihr Nachfolger DIN ISO 20816 beschreiben Verfahren zur Überwachung des Betriebszustands von Maschinen anhand von Schwingungsmessungen. Zur Schwingungsbewertung erfasst das Schwingungsmessgerät VA-14 unter anderem den Effektivwert (RMS) der Schwinggeschwindigkeit in mm/s. Mit dem optionalen Diagnoseprogramm VX-14D ermöglicht der Schwingungsanalysator VA-14 die automatische Bewertung der Maschinenschwingungen anhand der Kriterien der DIN ISO 10816-1 sowie anhand von benutzerdefinierten Schwellenwerten, die auf der DIN ISO 20816-Reihe basieren können. Das Messergebnis wird dabei direkt im Gerät in die definierten Bewertungszonen von A (Gut) bis D (Gefährlich bzw. Unzulässig) eingeordnet.
Wie unterstützt das VA-14 die vorausschauende Instandhaltung?
Das tragbare Schwingungsmessgerät VA-14 ermöglicht eine datenbasierte vorausschauende Instandhaltung, indem es Veränderungen und Anomalien im Schwingungsverhalten sichtbar macht, die auf Zustandsänderungen durch Abnutzung oder Schäden hinweisen.

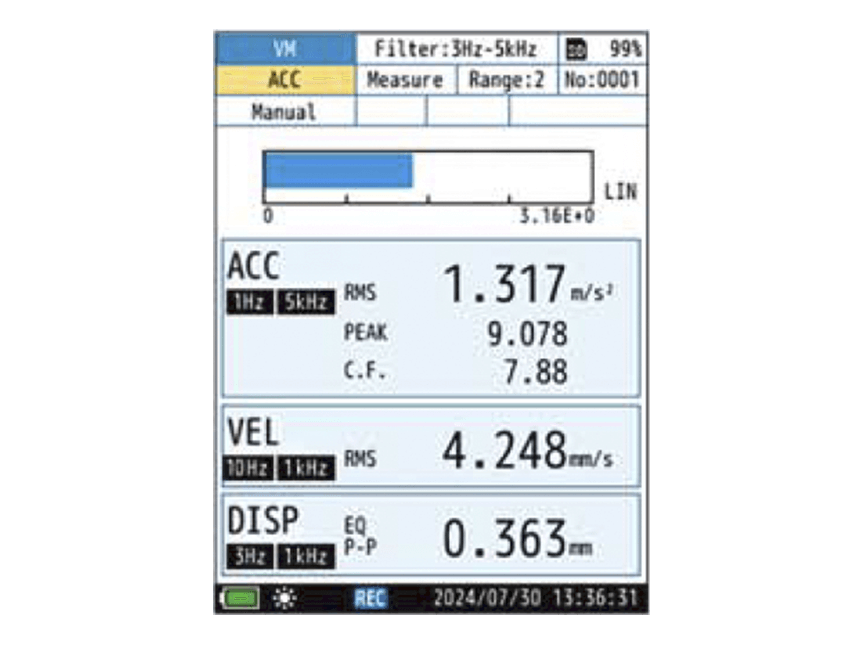

- Das Schwingungsmessgerät VA-14 erfasst zerstörungsfrei das Schwingungsverhalten der Maschine, insbesondere die Messgrößen Schwinggeschwindigkeit in mm/s, Beschleunigung in m/s² und Schwingweg in µm.
- Die erhobenen Messwerte können nach DIN ISO 20816 bzw. DIN ISO 10816 bewertet und in die Bewertungszonen A bis D eingeordnet werden. Mit der Softwareoption VX-14D erfolgt die Bewertung direkt im Gerät.

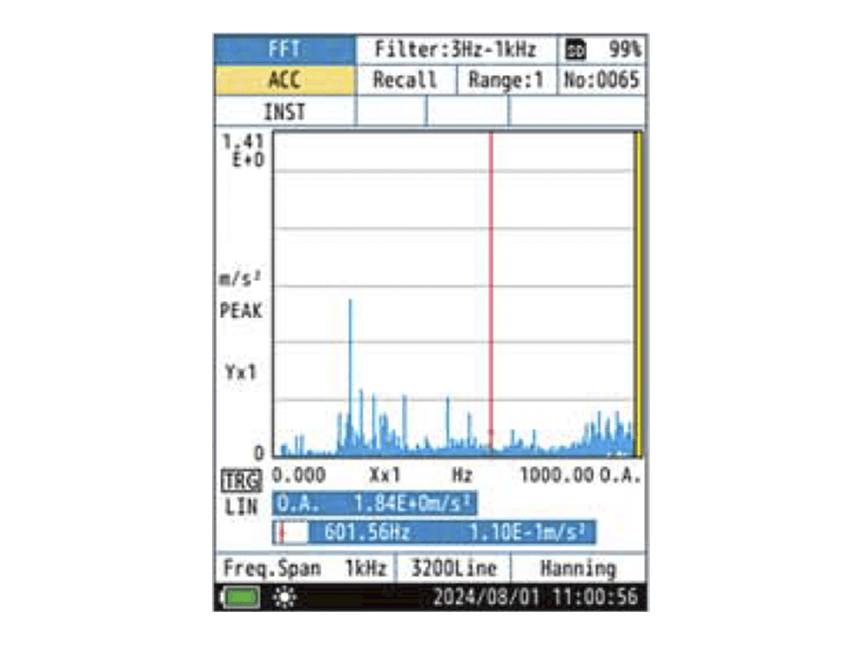

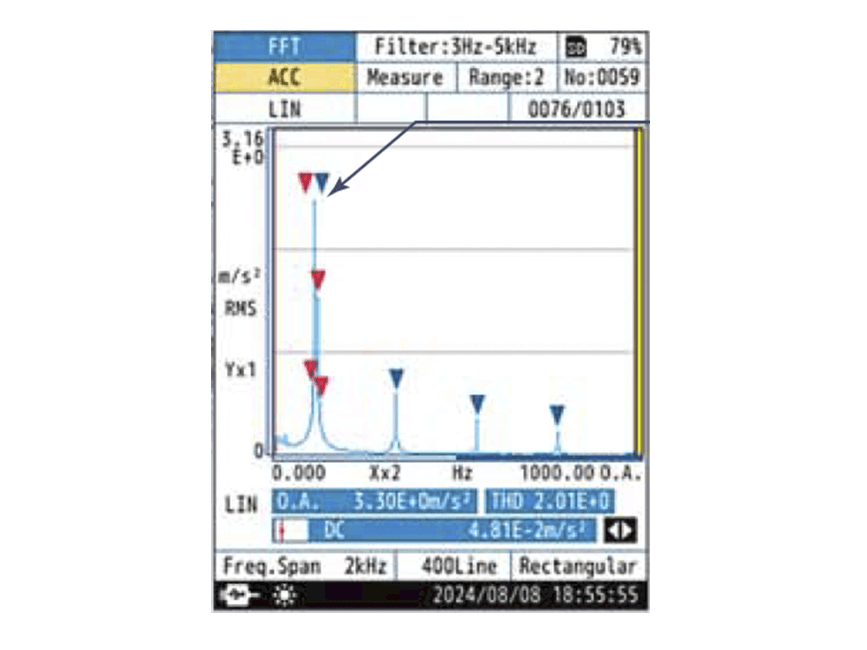

- Für die weitere Ursachenanalyse bietet das VA-14 eine detaillierte Frequenzanalyse. Die FFT-Analyse bis 20 kHz mit TOP10/PEAK10-Anzeige unterstützt die Identifizierung dominierender Frequenzanteile und möglicher Schadensursachen direkt vor Ort.
- Anhand der gewonnenen Mess- und Diagnoseergebnisse lassen sich Wartungsbedarfe frühzeitig erkennen, Maßnahmen gezielt planen und ungeplante Maschinenstillstände reduzieren.
Was zeichnet ein mobiles Schwingungsmessgerät aus?

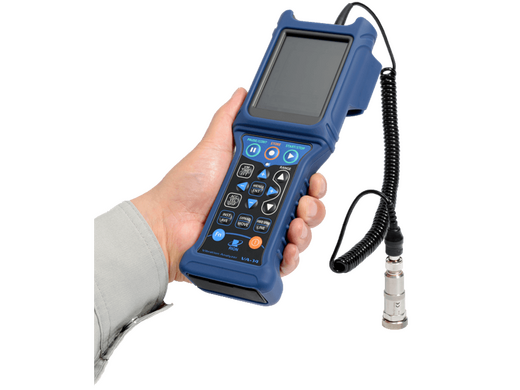

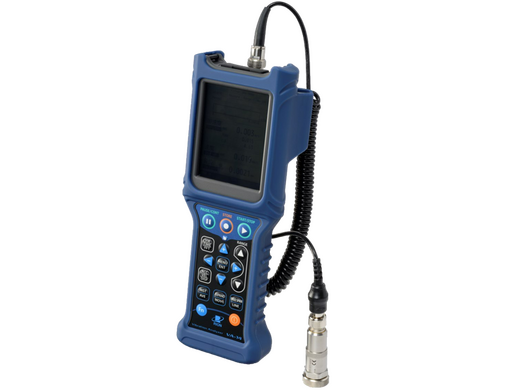

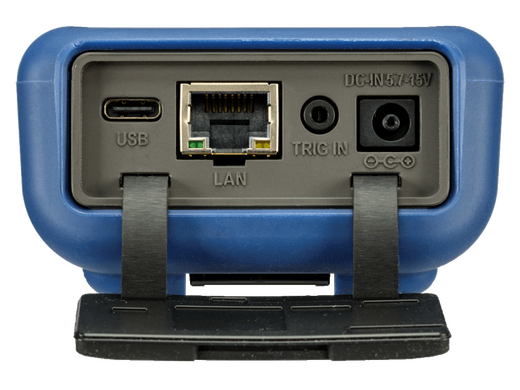

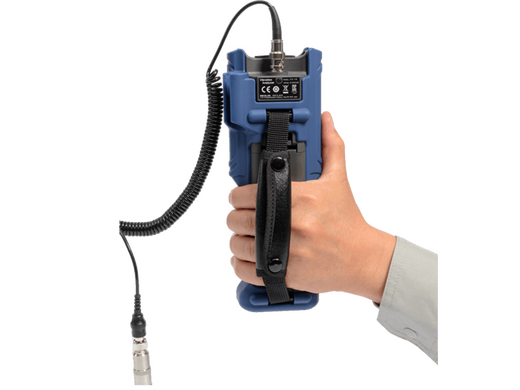

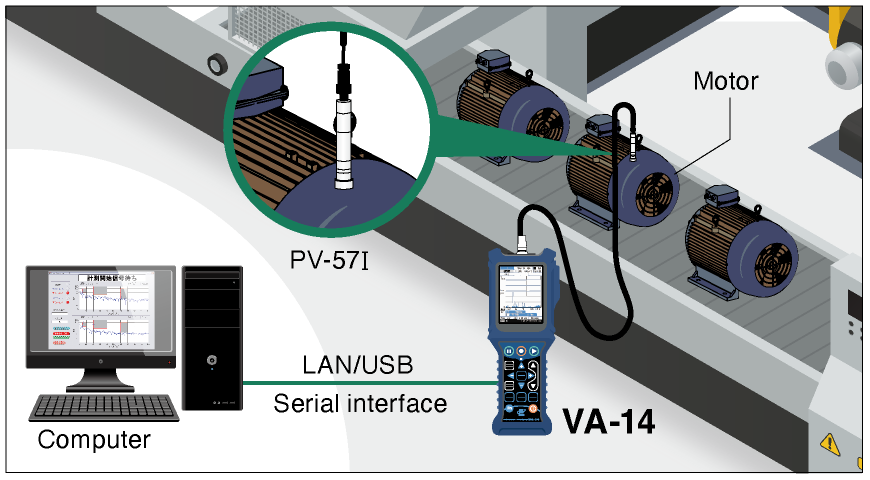

Ein mobiles Schwingungsmessgerät ist ein handliches, robustes Messinstrument zur schnellen Erfassung von Maschinenschwingungen. Es unterstützt sowohl Servicetechniker bei Routinemessungen vor Ort als auch Ingenieure bei komplexen Schwingungsanalysen im Feld. Das VA-14 vereint intuitive Einhandbedienung mit umfangreichen Analysefunktionen für sofortige Ergebnisse, ohne dass ein externer PC notwendig ist. Alternativ zur regelmäßigen mobilen Kontrolle von Maschinen eignet sich das VA-14 auch zur dauerhaften Festinstallation mit Fernsteuerung und Übertragung der Messdaten per USB oder LAN.
