Benutzer-Setups als App

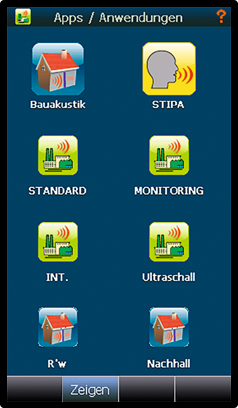

Über den 4,3" Farb- und Touchscreen lässt sich der Nor145 mit der Benutzerfreundlichkeit eines Smartphones bedienen. Setups werden in Form der gewohnten App-Symbole geladen. Eigene Benutzersetups können ebenfalls gespeichert und in dieser Ansicht als App angezeigt werden. Die Anzeige dieser Apps kann als Startbild aktiviert werden. Falls dies nicht aktiviert ist, startet der Nor145 in dem zuletzt verwendeten Setup. Die gängigsten Setups / Anwendungen werden im Folgenden erklärt.

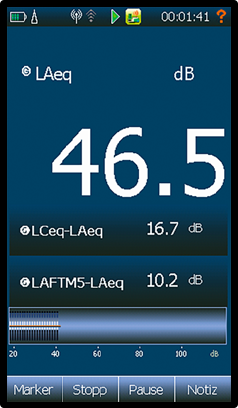

Schallpegel
Im Schallpegelmodus werden sämtliche Pegelgrößen – sei es für ganz allgemeine Schallpegelmessungen, im Bereich Arbeitsschutz (LärmVibrationsArbSchV), Schallimmissionsschutz (TA Lärm / DIN 45680) oder Schallleistung (z.B. ISO 3744) – gleichzeitig erfasst, und das in einem einzigen Messbereich. Laden Sie einfach die App, kalibrieren und starten die Messung. Die zwei Messkanäle des Nor150 ermöglichen die synchrone Messung mit entweder zwei Mikrofonen, zwei Beschleunigungsaufnehmern oder einem Mikrofon und einem Beschleunigungsaufnehmer (Quellensuche – Korrelation zwischen Luft- und Körperschall). Mit einer Abtastrate von 96 kHz und einem Frequenzbereich von 0,4 - 40 kHz wird auch die Messung von Infra- und Ultraschall unterstützt.

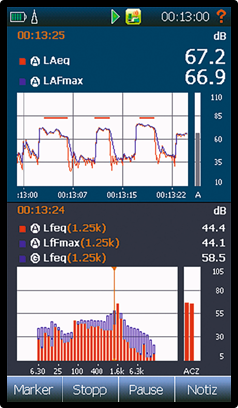

Pegelzeitverlauf

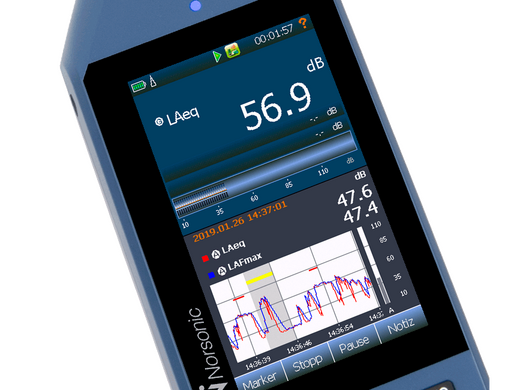

Die Erfassung der Pegelzeitverläufe ist mit einer Auflösung ab 5 ms möglich. Es können auch Pegelzeitverläufe mit verschiedenen zeitlichen Auflösungen parallel gespeichert werden - z.B. mit 125 ms und 1 min - und das jeweils für Breitbandparameter wie LAeq / LAFmax und Frequenzbänder. Über die Pause-Funktion lassen sich Störgeräusche direkt aus der Messung löschen, sogar mit flexibler Rückwärtslöschung. Somit wird die Notwendigkeit der Nachbearbeitung im besten Fall ganz eliminiert oder der Zeitaufwand zumindest deutlich reduziert. Tonaufzeichnungen, Sprach- und Textnotizen, Fotos, sowie bis zu 10 frei definierbare Marker (pro Benutzer-App) ermöglichen eine aussagekräftige Dokumentation der Messung.

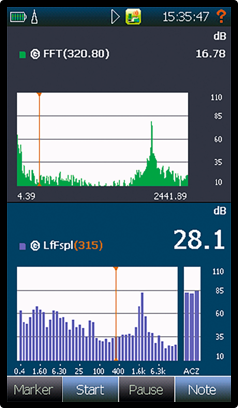

Frequenzanalyse
Frequenzanalysen können sowohl als Oktav-/Terz-, als auch als Schmalband FFT-Analysen durchgeführt werden – und das sogar parallel. Die Frequenzspektren werden im normalen Pegelmessmodus, also auch parallel zu allen Breitbandparametern erfasst. Es ist somit keine separate Messung nötig. FFT-Analysen eignen sich z.B. für die Maschinendiagnose bzw. das Auffinden tonaler Komponenten in einem Geräuschsignal. Das Signal kann mit einer konstanten Frequenzauflösung von 1,46 Hz (15016 Linien) oder alternativ 2,93 Hz (7508 Linien) von 0 bis 22 kHz analysiert werden. Die Signalstärke kann logarithmisch [dB] oder linear [Engineering Units, EU) angezeigt werden (z.B. bei Verwendung eines Beschleunigungsaufnehmers). Die Messdaten lassen sich einfach zum PC übertragen (via WLAN / LAN / USB / SD-Karte) und stehen direkt in offenem Textformat zur Verfügung oder können komfortabel in der Norsonic-Software ausgewertet werden.

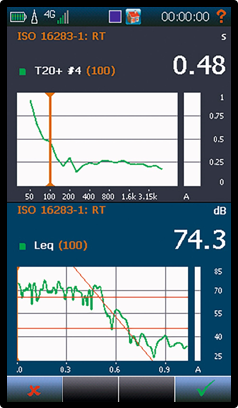

Nachhallzeit (Raumakustik)

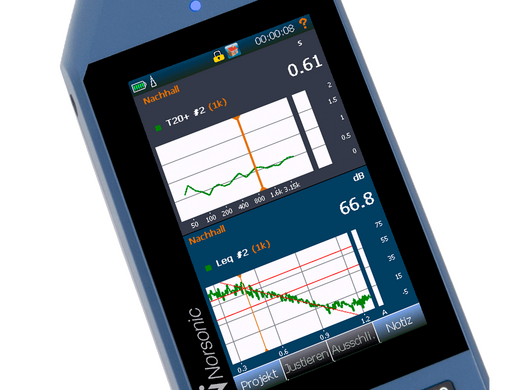

Der Schallpegelmesser Nor145 ist auch das ideale Messgerät für die Klassifizierung der Raumakustik. Wahlweise in Terzen oder Oktaven werden die Größen Nachhallzeit (T60) und Early Decay Time (EDT) gemessen. Der Nor145 unterstützt die Messung der Nachhallzeit über alle drei möglichen Methoden: Impuls, Rauschen, SweptSine (in Kombination mit der Software Nor850). Die Mittelwertbildung und auch Anpassung der Regressionsgeraden kann direkt im Gerät vorgenommen werden. Parallel zur Nachhallzeitmessung kann auch eine Tonaufzeichnung erfolgen - zwecks nachträglicher Auralisation oder weiterer Analysen.
Mehr zur Raumakustik ..

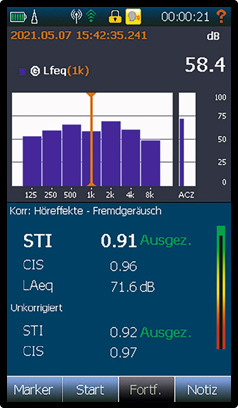

Sprachverständlichkeit (STIPA)
Der Sprachübertragungsindex STI (Speech Transmission Index) hat sich als wichtiges Werkzeug zur objektiven Bewertung der Sprachverständlichkeit bewährt. Die Geräte unterstützen beide Messmethoden entsprechend der IEC 60268-16, sowohl die STIPA-Methode als auch die Messung des vollständigen STI über die Impulsantwort (SweptSine). Zur Durchführung einer STIPA-Messung laden Sie einfach die STIPA-App, pegeln das Anregungssignal ein und starten die Messung. Nach kurzer Zeit wird der STI-Wert angezeigt.
Schalldämmung (Bauakustik)

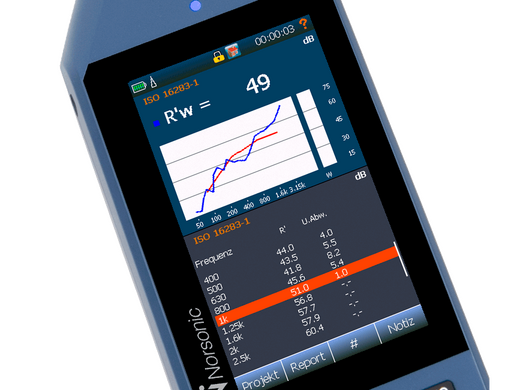

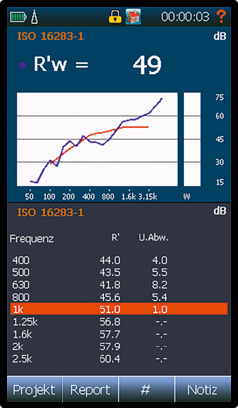

Die komplette Projektverwaltung und -Auswertung einer Schalldämmungsmessung nach DIN EN ISO 16283-1/-2/-3 und nationalen Sonderregelungen (wie u.a. DIN 4109) steht im Schallpegelmesser zur Verfügung. Die Messung, Mittelwertbildung und Auswertung - bis hin zur Berechnung der Einzahlangabe wie dem Bau-Schalldämm-Maß R’w - kann also am Handgerät erfolgen. Dazu ist kein externes Bedienelement erforderlich. Über die kostenfreie Übertragungs- und Berichtssoftware NorConnect kann mit einem Mausklick der Messbericht erstellt werden. Alternativ können die Daten über WLAN oder das interne 4G-Modem direkt in die NorCloud hochgeladen werden.
Mehr zur Bauakustik ..
Schwingung / Vibration

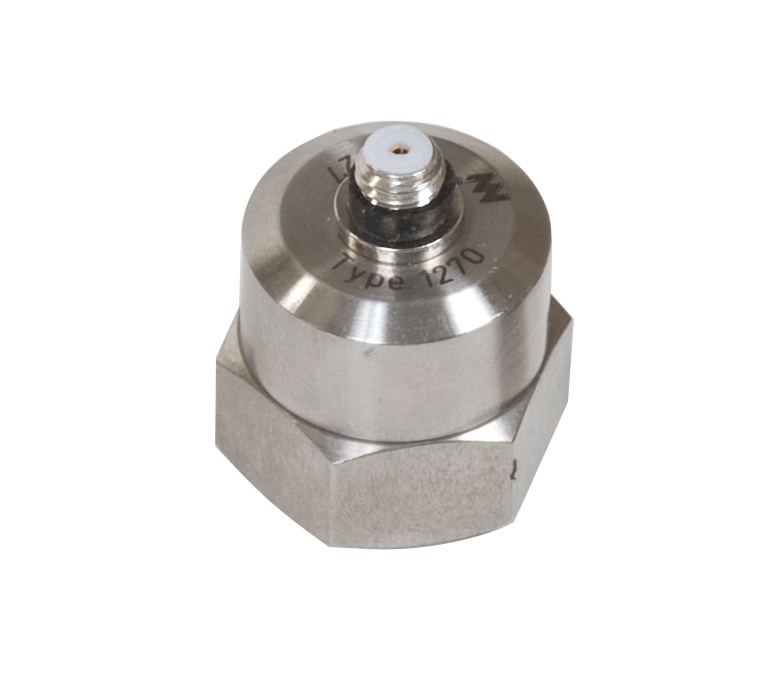

Der Nor145 kann auch als Schwingungsmessgerät eingesetzt werden. Anstelle des Messmikrofons wird dazu ein Vibrationssensor angeschlossen. Norsonic bietet eine speziell zusammengestellte Auswahl an Beschleunigungsaufnehmern. Die Beschleunigungsaufnehmer sind Piezo-Sensoren mit integriertem Vorverstärker - so genannte IEPE-Beschleunigungsaufnehmer, die direkt vom Nor145 versorgt werden. Unter Downloads (s.u.) finden Sie die "Kurzanleitung Beschleunigung Nor140/145 (PDF)" und das "Datenblatt Beschleunigungssensoren (PDF)".
LowNoise

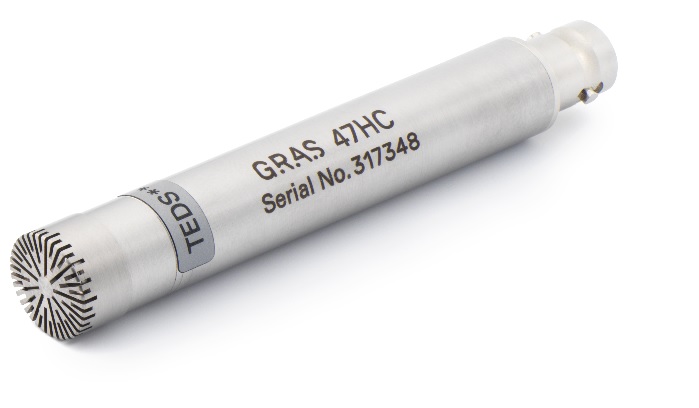

Die Messkette bestehend aus Schallpegelmesser Nor145 und Standardmikrofonset Nor1209/1227 hat ein Eigenrauschen von ca. 16 dB(A). Die niedrigsten Werte, die der Schallpegelmesser in dieser Kombination anzeigen kann, liegen also bei ca. 16 dB(A). Um allerdings zuverlässige Messwerte zu ermitteln, sollte ein Abstand von ca. 10 dB zum Eigenrauschen eingehalten werden. Daher beginnt der lineare Messbereich (für diese Kombination) bei ca. 25/26 dB(A). Um Pegel < 25 dB(A) noch messtechnisch korrekt ermitteln zu können, besteht die Möglichkeit, ein spezielles LowNoise-Mikrofon zu verwenden. GRAS hat mit dem 47HC ein LowNoise-Mikrofon entwickelt, welches direkt an den Schallpegelmesser angeschlossen werden kann. Das Eigenrauschen des Mikrofonsets 47HC liegt bei 6,5 dB(A).

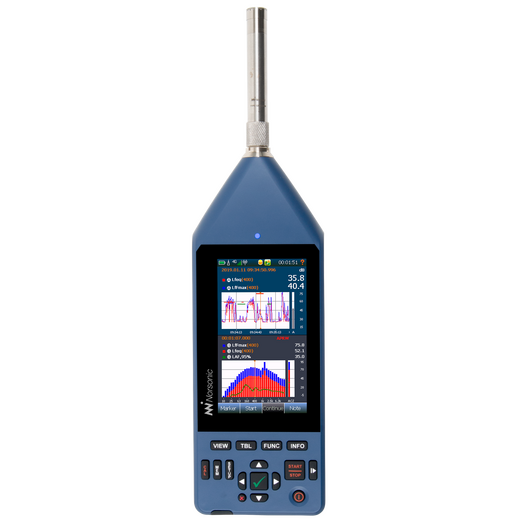

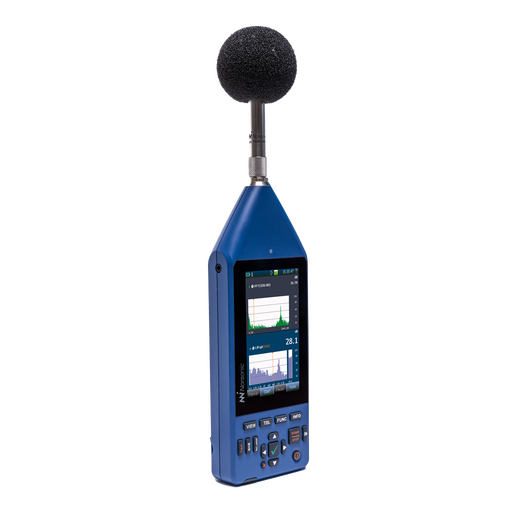

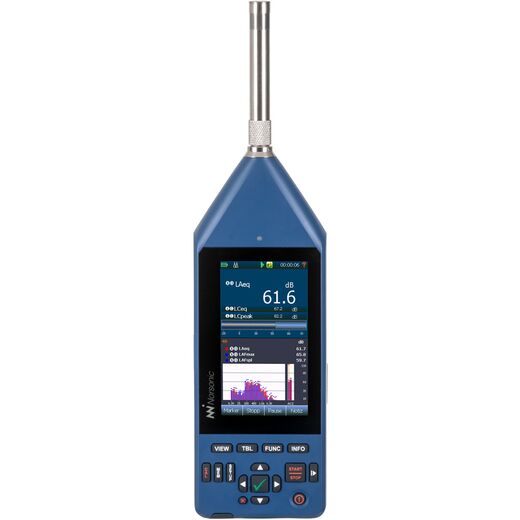

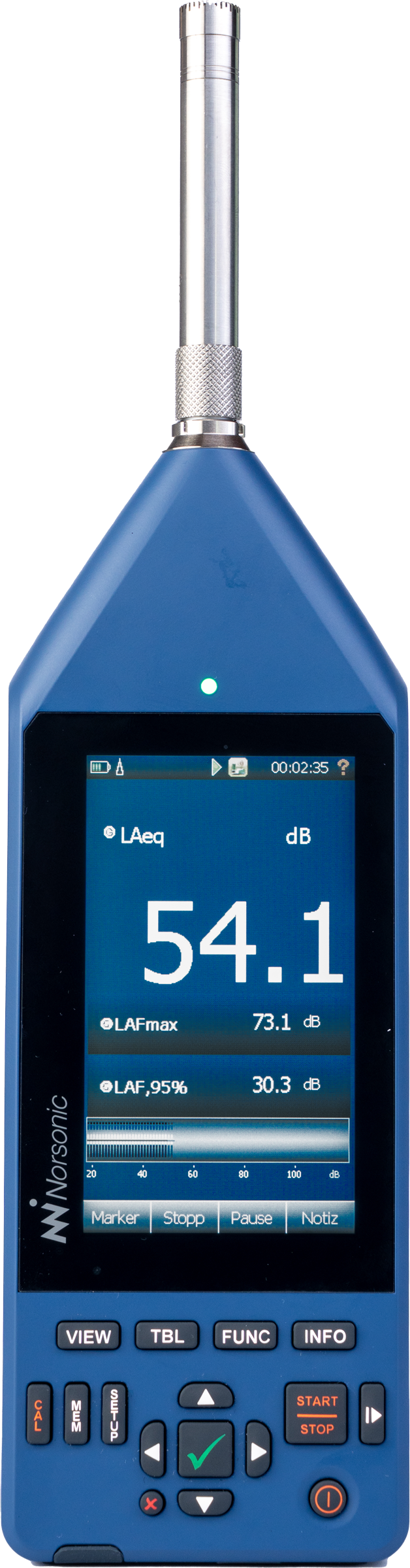

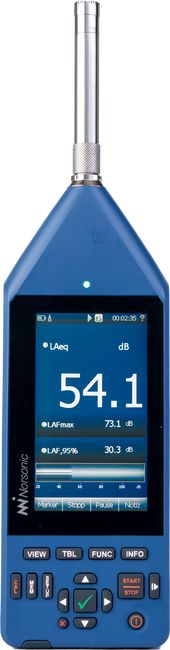

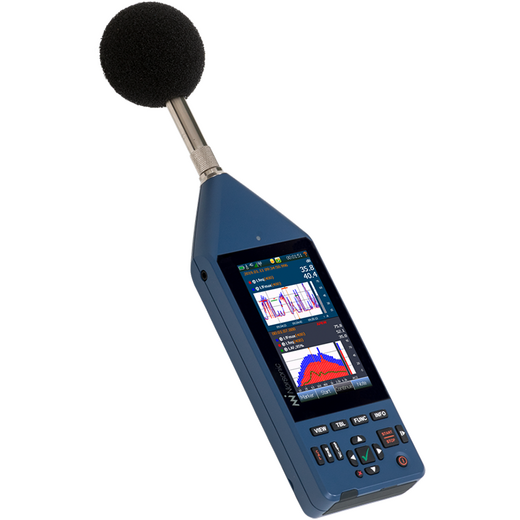

Nor145
Schallpegelmesser Klasse 1
