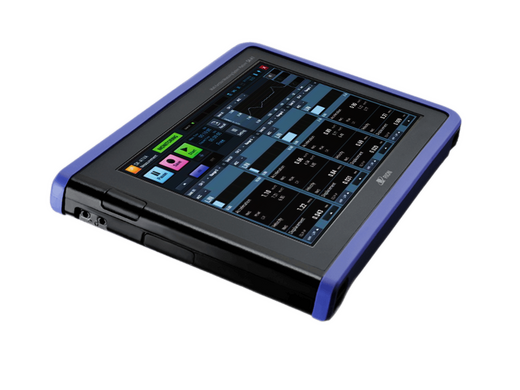

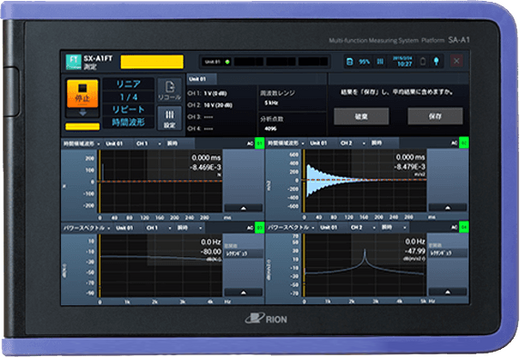

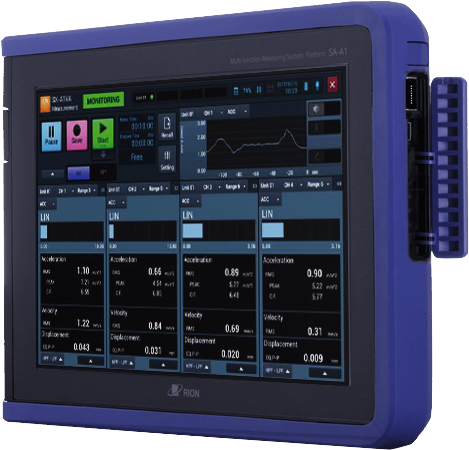

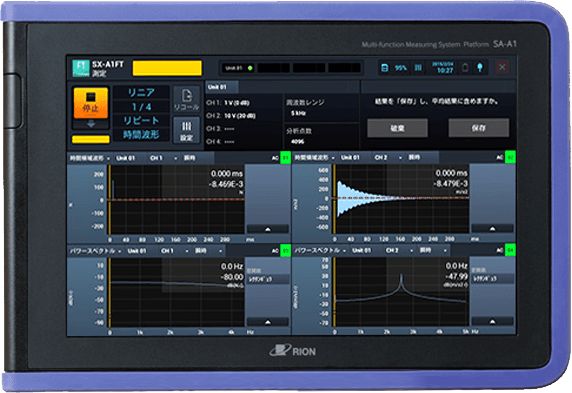

RIONOTE
Multikanal-Analysator

Das RIONOTE ist ein mobiles und universelles Multikanalmesssystem, welches für eine Vielzahl verschiedener Anwendungen im Bereich der Schall- und Schwingungsmessung eingesetzt werden kann. Es besticht durch kompaktes Design, einfache und intuitive Bedienung und der Möglichkeit zusätzliche 2- oder 4-Kanal Datenerfassungsmodule per WLAN einzubinden.

Besondere Merkmale:

Intuitive Bedienung über Touchscreen
Flexible Software-Konfiguration und personalisierbare Apps
Kompakt, klein, handlich - ideal für den mobilen Einsatz
Geringes Gewicht: nur 1,2 kg inkl. Akku
Wechselbarer Lithium-Ionen Akku

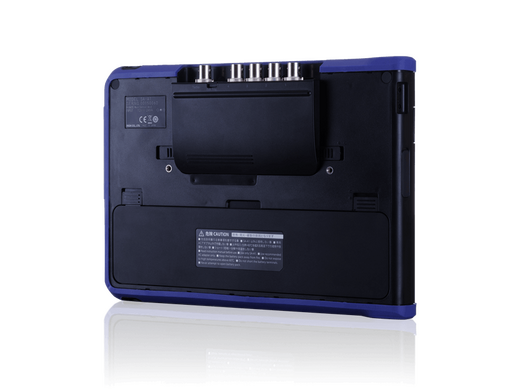

Messmodule direkt ansteck- oder über WLAN steuerbar
IPX54 Schutzklasse

Artikel anfragen

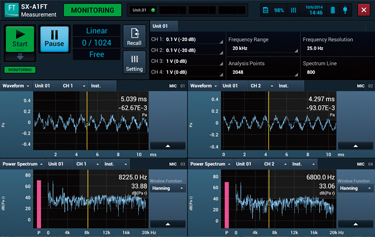

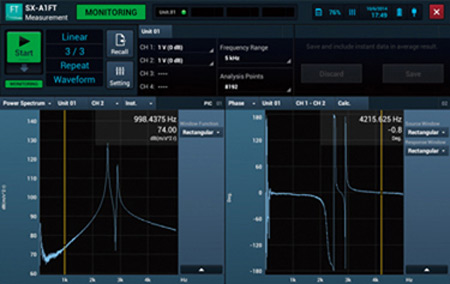

FFT-Analyse

Das RIONOTE ermöglicht es, zeitgleich FFT-Analysen für mehrere Messkanäle durchzuführen. Die Ergebnisse können sowohl als Diagramm als auch als Tabelle dargestellt werden, entweder in Echtzeit während der laufenden Messung oder als gemittelte Ergebnisse einer beendeten oder aus dem Speicher aufgerufenen Messung. Per Cursor kann bequem durch die Messdaten gescrollt werden, um die Pegel der relevanten Frequenzen abzulesen.

Übertragungsfunktion

Die Übertragungsfunktion beschreibt die Beziehung zwischen einem Ein- und Ausgangssignal im Frequenzraum, wodurch sich Amplitude und Phase bestimmen lassen. Als mathematische Berechnungsfunktion unterstützt das RIONOTE die Kohärenz-Funktion und die Berechnung des Kreuzspektrums.

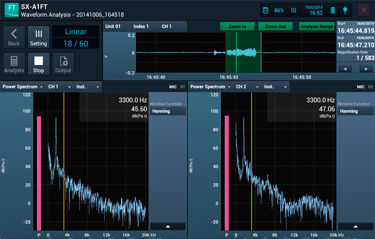

Zeitsignalanalyse

Die gespeicherten Rohdaten (WAV) können als Zeitsignale auf dem Bildschirm dargestellt und auch wiedergegeben werden (über den Kopfhörerausgang). Für die gespeicherten Rohdaten stehen vielseitige nachträgliche Analysemöglichkeiten zur Verfügung, wie z.B. die FFT-Analyse wie oben beschrieben.

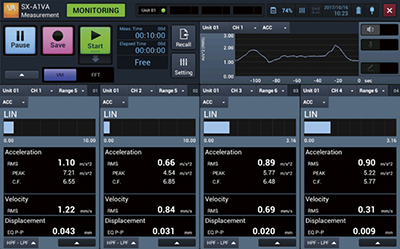

Schwingungs-/Vibrationsanalyse

Dieses Software-Modul ermöglicht die Durchführung von Schwingungs-/Vibrationsmessungen. Alle wesentlichen Messfunktionen für die Schwingungsanalyse stehen bereit, wodurch das RIONOTE zum perfekten Werkzeug für die Zustandsüberwachung von Maschinen wird (Maschinendiagnose / Condition Monitoring). Die Software ermöglicht auch weitreichende Diagnose-Tools wie FFT-Analyse und Envelope processing.

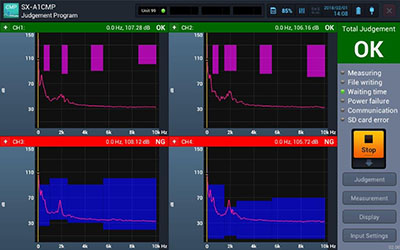

Pass/Fail-Prüfung

Mit der automatisierbaren Pass/Fail-Prüfung wird das RIONOTE zum idealen Werkzeug für Produktionslinientests. Für frei wählbare Frequenzbereiche der FFT-Analyse können Grenzwerte für die Pass/Fail-Entscheidung definiert werden. Bei Über- oder Unterschreitung können automatisch Signale ausgegeben werden. Als Eingangssignale können Schall- oder Schwingungsdaten dienen. Als Sensoren steht eine Vielzahl an Messmikrofonen oder Beschleunigungssensoren zur Verfügung. Über die LAN-Schnittstelle lässt sich das System auch via Software steuern und konfigurieren.

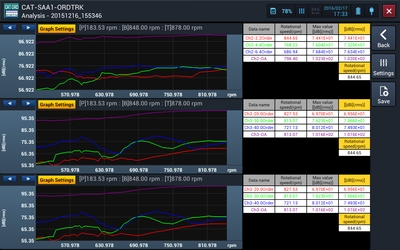

Ordnungsanalyse

Das RIONOTE verfügt auch über einen Drehzahleingang (RPM) und führt bei gleichzeitiger Erfassung der Schall- und Schwingungssignale automatisch eine Ordnungsanalyse durch. Mit dieser Analyse besteht der Zugang zu dem Schall- und Schwingungsstatus in Abhängigkeit der Drehzahländerung, um somit die Ursache für Resonanzerscheinungen bestimmen zu können.
