Schallabsorptionsgrad

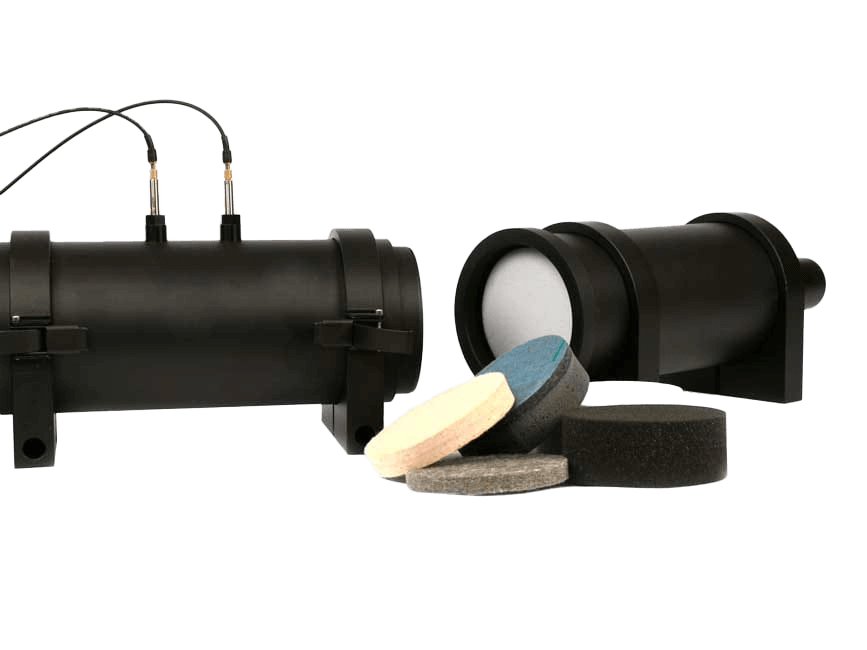

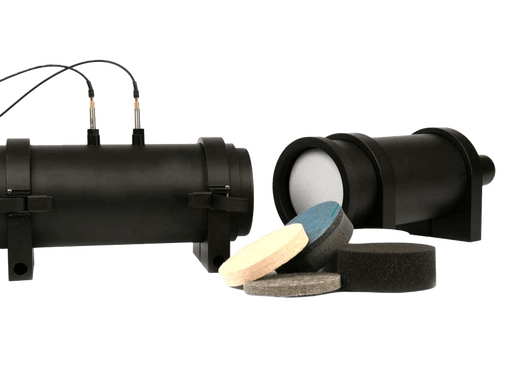

Der Schallabsorptionsgrad von akustischen Materialien kann gemäß der Norm ISO 10534-2 „Akustik – Bestimmung der akustischen Eigenschaften in Impedanzrohren – Teil 2: 2-Mikrofontechnik für Schallabsorptionsgrad und Oberflächenimpedanz bei senkrechtem Einfall“ bestimmt werden. Abhängig vom verwendeten Rohrdurchmesser ist es möglich, zwischen 50 - 1600 Hz oder 200 - 6400 Hz zu messen. Die Messungen werden durchgeführt, indem eine stochastische akustische Anregung (Rauschen) durch die Schallquelle erzeugt wird und die vom Material reflektierten Schallanteile erfasst werden.
Durchgangsdämpfung

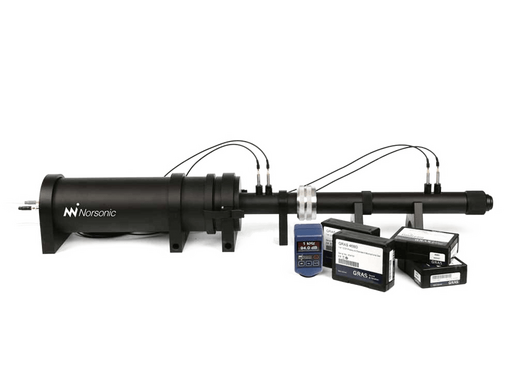

In der Konfiguration mit vier Mikrofonen kann die Durchgangsdämpfung von akustischen Materialien gemäß der Norm ASTM E2611 „Measurement of Normal Incidence Sound Transmission of Acoustical Materials Based on the Transfer Matrix“ gemessen werden. Je nach verwendeter Rohrkonfiguration ist eine Messung zwischen 50 - 1600 Hz oder 200 - 6400 Hz möglich. Die Messung erfolgt durch Erzeugung einer stochastischen akustischen Anregung durch die Schallquelle und Erfassung der reflektierten und übertragenen Schallleistung am Material.
Systemeigenschaften
- Übereinstimmung mit ASTM E2611 (4-Pol-Übertragungsmatrix-Methode), ASTM E1050 und ISO 10534-2 (2-Mikrofontechnik)
- Hochfrequenzbereich, 50 - 6400 Hz (100 mm und 30 mm Rohre)
- Hochmoderne Fertigung
- Branchenführende Sensoren und Analysatoren
- Hohe Güte der inneren Oberfläche
- Konstruktion ohne akustische Leckage
- Ein Tag kostenlose Online-Schulung inbegriffen
Software Features
- Bestimmung von akustischen Materialeigenschaften (Durchgangsdämpfung, Wellenzahl, Schallkennimpedanz)
- Bestimmung der schallabsorbierenden Eigenschaften (Schallabsorptionsgrad, komplexer Reflexionskoeffizient, Oberflächenimpedanz)
- Bestimmung der dynamischen Dichte und des dynamischen Kompressionsmoduls
- Bestimmung der Elemente der Übertragungsmatrix
- Modelle zur Schätzung der Absorption bei diffusem Schalleinfall
- Algorithmus zur Beseitigung der Rohrdämpfung bei gering absorbierenden Materialien
- Konische Adapterkorrektur für Durchgangsdämpfungsmessungen
- Bestimmung der intrinsischen Eigenschaften mit dem Johnson-Champoux-Allard-Lafarge (JCAL) Materialmodell. (Porosität, Strömungswiderstand, Tortuosität, viskose charakteristische Länge, thermische charakteristische Länge, statische thermische Permeabilität)

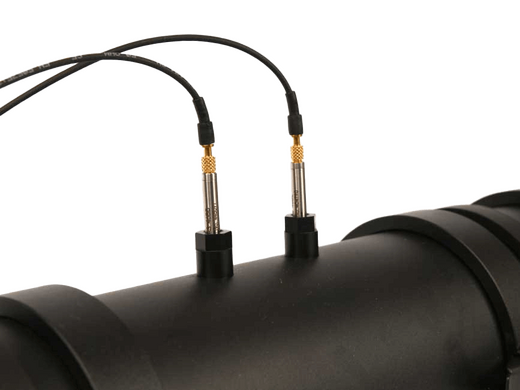

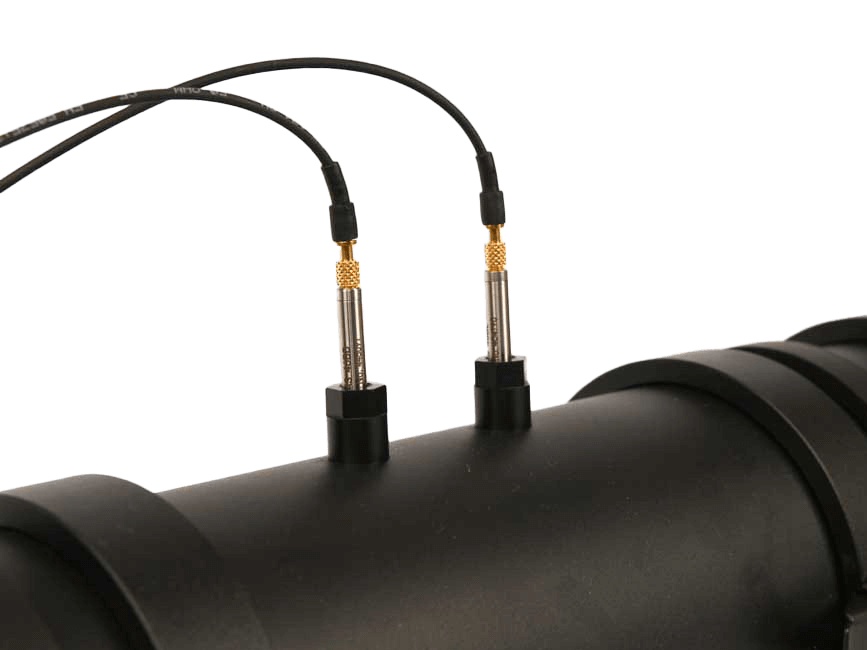

- Amplituden- und Phasenkalibrierung der Mikrofone
- Wählbare Frequenzauflösung und Anzahl der Mittelwerte
- ASCII- und MS Excel™-Ausgabe
- Direkter Export nach MSC Actran für die Definition poro-elastischer Materialien
In Kürze

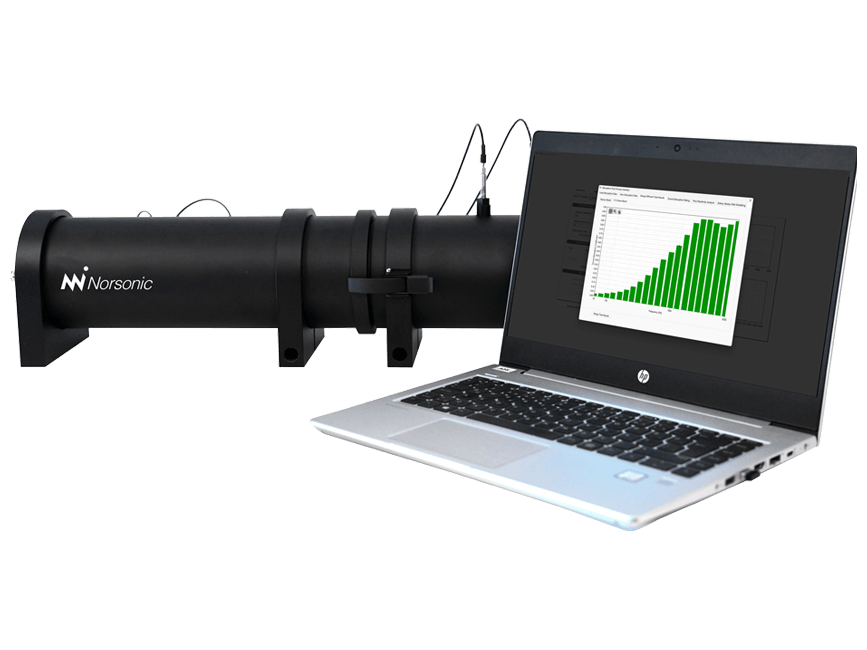

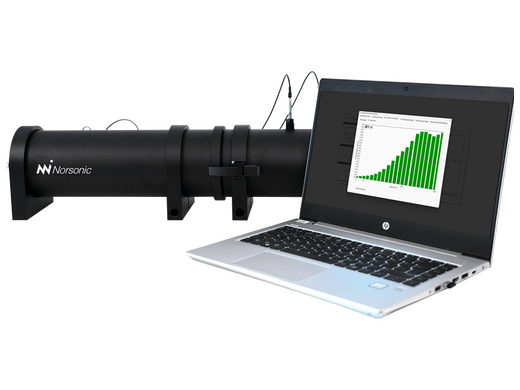

Nor1527
Impedanzrohr
-
