Nor1517A

Messsystem Strömungswiderstand

Funktionsprinzip

Der große Vorteil des alternierenden Strömungsverfahren nach DIN EN ISO 9053-2 ist, dass ein Schallpegelmesser als Messgerät verwendet wird. Dieser ist einfach rückführbar kalibrierbar. Da die mechanischen Eigenschaften wie Volumen, Kolbenhub und Kolbendurchmesser stabil sind, kann die Rückführung einfach über die Pegellinearität des Schallpegelmessers gewährleistet werden.

Im Lieferumfang ist eine Kalibrierscheibe enthalten, über die die mechanischen Dimensionen geprüft werden können. Im Gegensatz zum Verfahren mit statischer Luftströmung (ISO 9053-1) müssen bei diesem Verfahren keine aufwändig zu kalibrierenden statischen Drucksensoren verwendet werden (die sehr niedrigen Druck und Luftfluss messen können müssen).

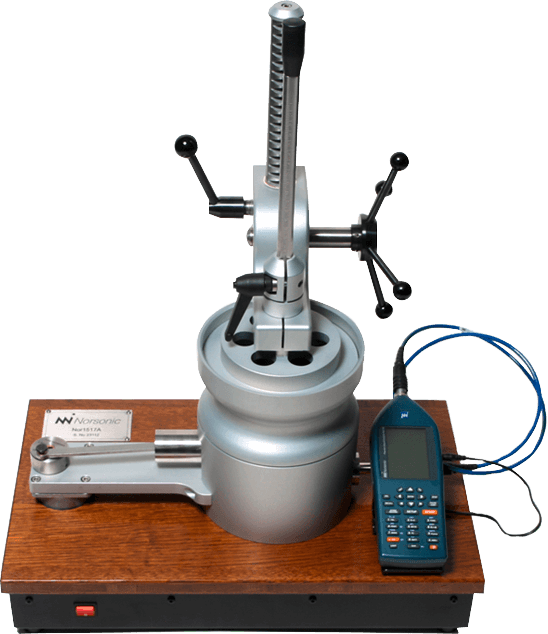

Das Messsystem besteht aus einem Druckgefäss und einem Kolben, der über einen Exzenter angetrieben wird und im Druckgefäss einen Wechseldruck mit einer Frequenz von 2 Hz erzeugt. Der Wechseldruck wird über das Messmikrofon detektiert und im Display des Schallpegelmessers Nor140 (mit einem 2 Hz Filter) wird direkt der spezifische Strömungswiderstand Rs der Materialien in Nsm-3 angezeigt.

Eigenschaften

• Messbereich: 10 Nsm-3 bis 100000 Nsm-3
• Strömungsgeschwindigkeit: 0,5 cm/s und 0,05 cm/s
• Einstellbar durch 2 Hübe 14 mm und 1,4 mm
• Durchmesser der Prüffläche: 100 mm
• Masse über alles: B = 700 x 350 x 640mm (BxTxH)
• Netzanschluss: 230 V(AC) 50 Hz
