Neue AutoArrays für die Akustikentwicklung im Fahrzeuginnenraum
Mit der Markteinführung der AutoArrays PR0003 und PR0004 von GRAS werden neue Maßstäbe für Akustikmessungen im Fahrzeuginnenraum gesetzt. Diese robusten 6-Mikrofon-Arrays wurden speziell für präzise und reproduzierbare Messungen im Fahrzeuginneren konzipiert.

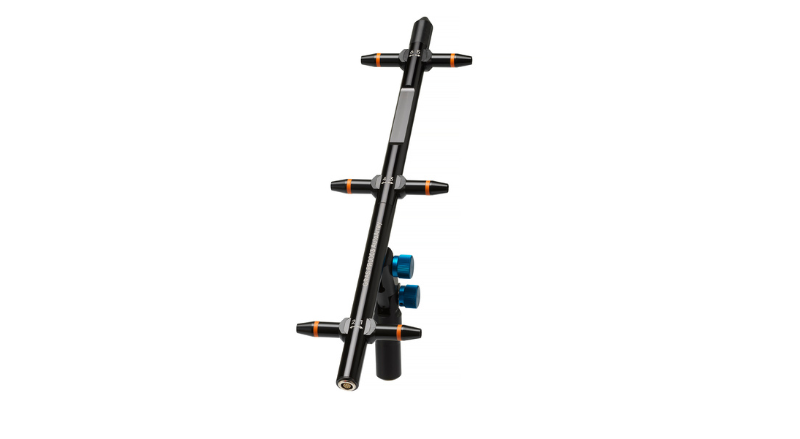

Das Array PR0003 nutzt eine „Kreuz“-Konfiguration, die auf bewährten Prüfmethodiken führender Anbieter von Connected-Car-Systemen (wie z. B. Harman) basiert. Das Modell PR0004 hingegen verwendet eine „AES“-Konfiguration, die den Richtlinien des AES TC-AA (Audio Engineering Society Technical Committee on Automotive Audio) entspricht. Beide Arrays ermöglichen eine hochauflösende räumliche Charakterisierung der akustischen Verhältnisse im Fahrzeuginnenraum. Damit erhalten OEMs und Akustikingenieure ein Werkzeug, um das komplexe Schall- und Klangfeld im Innenraum präzise zu quantifizieren und gezielt zu optimieren.
Effiziente Testverfahren für steigende Anforderungen in der Fahrzeugentwicklung
Angesichts steigender Kundenerwartungen an Innovation, Akustikqualität und Fahrkomfort sind effiziente und präzise Prüfverfahren in der Automobilindustrie heute wichtiger denn je.
Für Entwicklungs- und Versuchsingenieure bedeutet dies, dass sie sich parallel mit strengeren Geräusch- und Emissionsvorgaben, der Elektrifizierung des Antriebsstrangs und neuen
akustischen Herausforderungen im Innenraum auseinandersetzen müssen. Die Zielsetzung ist eine exzellente Innenraumakustik bei gleichzeitig verkürzten Entwicklungszeiten und hoher Kosteneffizienz. Herkömmliche Messaufbauten sind oft mit langen Rüstzeiten, repetitiven Testzyklen und inkonsistenten Datenreihen verbunden. Die neuen 6-Mikrofon-AutoArrays lösen diese Probleme und optimieren die akustischen Testabläufe erheblich. Die Array-Technologie von GRAS verkürzt die Vorbereitungszeit, erhöht die Datenreproduzierbarkeit und schont personelle Ressourcen. Dies unterstützt Hersteller dabei, leisere Fahrzeuge mit erstklassigen akustischen Eigenschaften zu entwickeln und sich so einen entscheidenden Wettbewerbsvorteil zu sichern.
Vielseitige Einsatzmöglichkeiten in der Fahrzeugakustik
Die AutoArrays PR0003 und PR0004 von GRAS eignen sich für sämtliche akustischen Messaufgaben, bei denen Mikrofonarrays zum Einsatz kommen. Zu den typischen Anwendungsbereichen zählen:
-
Charakterisierung und Performance-Tests von Audiosystemen
-
Applikation und Feinabstimmung (Tuning) von Soundsystemen
-
Akustisches Benchmarking von Fahrzeuginnenräumen
-
Schallfelduntersuchungen im Fahrgastraum
-
In-Cabin-NVH-Messungen (Noise, Vibration, Harshness)
Die wichtigsten Merkmale der PR0003/PR0004 Serie:
-
Single-Cable-Lösung: Alle sechs Mikrofonkanäle werden innerhalb des Arrays zusammengeführt und über einen 7-poligen LEMO-Steckverbinder ausgegeben. Dies minimiert den Verkabelungsaufwand und sorgt für einen übersichtlichen Messaufbau.
-
Flexibler Neigungswinkel: Das Array kann wahlweise in einem festen Winkel von 30° arretiert oder stufenlos justiert werden. Ein magnetisch fixierbares Inklinometer (Neigungsmesser) ermöglicht die exakte Bestimmung des Pitch-Winkels
-
Präzise Positionierung: Dank einer integrierten Skala lässt sich das Array vertikal verschieben, wodurch Messpositionen exakt reproduzierbar sind. Die Sitzhalterung ist höhenverstellbar und Dosenlibellen sowie ein Kugelgelenk am Standfuß ermöglichen eine exakte Ausrichtung.
-
Industrietaugliche Bauweise: Robustes Design, speziell optimiert für den Einsatz von 1/4"-Messmikrofonen.
In Kombination mit den GRAS 1/4"-Messmikrofonen bieten die AutoArrays eine effektive Lösung für die professionelle Innenraummessungen. Die Modelle PR0003 und PR0004 sind mit allen 1/4"-Messmikrofonen mit Microdot-Anschluss kompatibel. Besonders geeignet sind jedoch hochempfindliche GRAS-Mikrofone wie das Druckmikrofon 46BL-1 oder das Multifeldmikrofon 46BC, dessen Frequenzgang speziell für komplexe und diffuse Schallfelder, wie sie im Fahrzeuginnenraum auftreten, optimiert wurde.
