Schallquellenortung
Exakte Lokalisierung von Geräuschquellen mit der akustischen Kamera
Die Schallquellenortung ist ein präzises Verfahren zur Analyse und räumlichen Eingrenzung von Geräuschen. Sie ermöglicht es, komplexe akustische Situationen zu untersuchen und relevante Schallquellen innerhalb einer Vielzahl von Geräuschquellen zuverlässig zu identifizieren. Durch die moderne Messtechnik lassen sich Position, Stärke und Frequenz einer Schallquelle detailliert erfassen. So wird erkennbar, wo genau ein Geräusch entsteht, über welche Wege es sich ausbreitet und welche Bauteile daran beteiligt sind. Im Vergleich zu klassischen Messmethoden können Geräusche durch die Schallquellenlokalisierung nicht nur punktuell erfasst, sondern direkt räumlich zugeordnet und anschaulich visualisiert werden. Mit diesen Erkenntnissen lassen sich technische Systeme gezielt optimieren, Lärmquellen wirksam reduzieren und akustische Prozesse besser verstehen.
Typische Einsatzbeispiele für die Schallquellenlokalisierung sind die Überprüfung der Schalldämmung von Fassaden und Gebäuden sowie die Analyse industrieller Anlagen. So können Schalllecks an Fenstern oder Türen ebenso präzise lokalisiert werden wie Bauteile in Produktionsanlagen oder der Haustechnik, die ungewöhnliche oder störende Geräusche verursachen. Darüber hinaus wird die Lokalisierung von Schallquellen auch in der Produktentwicklung eingesetzt um die akustische Qualität von Produkten zu bewerten und zu optimieren.

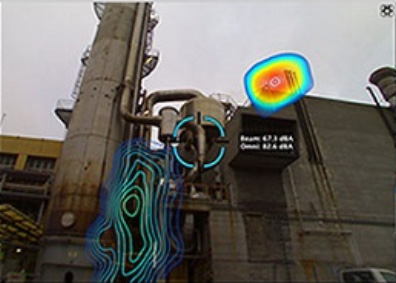

Für die präzise Ortung von Schallquellen wird häufig eine akustische Kamera verwendet, etwa das Modell Nor848 von Norsonic. Sie arbeitet mit dem Beamforming-Verfahren und nutzt ein Mikrofonarray, das Schallwellen aus verschiedenen Richtungen erfasst. Aus den minimalen Zeitunterschieden, mit denen der Schall an den einzelnen Mikrofonen eintrifft, lässt sich berechnen, aus welcher Richtung und von welchem Punkt ein Geräusch stammt. Die Ergebnisse werden in Echtzeit auf einem Kamerabild dargestellt, wodurch Schallquellen direkt sichtbar werden. Einzelne Geräusche können bei Bedarf ein- oder ausgeblendet werden, um sie gezielt zu analysieren. Dank der hohen Mobilität und des einfachen Messaufbaus stellt die Schallquellenortung mit einer akustischen Kamera ein besonders effizientes und kostengünstiges Messverfahren dar. Sie eignet sich ebenso für kleinere Anwendungen wie auch für die Untersuchung größerer oder weiter entfernter Objekte.
